Передня зірка трансмісії ATV 530-16T FLD

Передня зірка трансмісії ATV 530-16T FLD

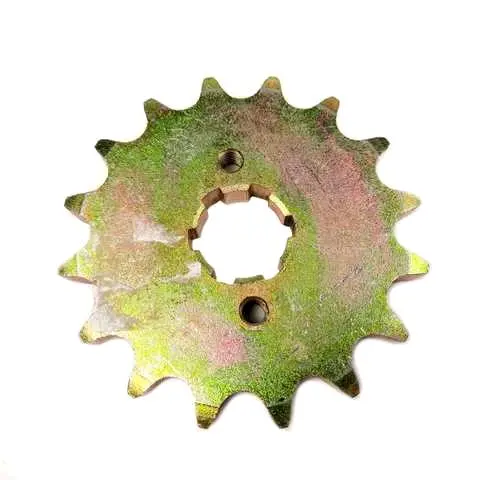

Передня зірка FLD призначена для ланцюгової трансмісії квадроцикла ATV із ланцюгом типорозміру 530. Зубчастий вінець на 16 зубців передає крутний момент від ведучого вала до ланцюга та постійно взаємодіє з його роликами. Справний стан зірки важливий для рівної, стабільної та передбачуваної роботи приводу. Деталь можна обрати для планового обслуговування трансмісії або заміни зношеної передньої зірки за умови збігу основних параметрів.

Конструкція складається із зубчастого вінця, центральної шліцьової посадки та двох отворів у корпусі. Зірка встановлюється на ведучий вал трансмісії та має точно відповідати його посадковій геометрії, передбаченому способу фіксації й положенню ланцюга. Тому для правильного добору недостатньо порівняти лише зовнішній діаметр або кількість зубців.

Як правильно дібрати зірку

Позначення 530 вказує на типорозмір ланцюгового приводу, для якого розрахована ця деталь. Індекс 16T означає, що вінець має 16 зубців. Під час звичайної заміни ці параметри потрібно зберегти, якщо необхідно залишити штатне передатне відношення трансмісії.

Перед замовленням порівняйте зірку з демонтованою деталлю. Перевірте профіль і розмір центрального посадкового отвору, форму шліців, розташування двох отворів, товщину корпусу, винос та спосіб фіксації на валу. Усі ці параметри мають збігатися. Зовні схожі зірки можуть відрізнятися посадкою або положенням вінця, тому добирати деталь тільки за типорозміром ланцюга та кількістю зубців не варто.

Встановлення зірки з іншою кількістю зубців змінює характер передачі. Таке рішення потребує усвідомленого добору передньої та задньої зірок разом із ланцюгом. Якщо змінювати передатне відношення не планується, потрібен варіант на 16 зубців, який відповідає геометрії попередньої деталі та штатній конфігурації приводу.

Коли передню зірку потрібно замінити

Перевірте деталь, якщо зубці стали загостреними або зношуються нерівномірно, з’явилося помітне биття, пошкоджено шліцьову посадку, чути сторонні звуки в зоні ланцюга чи привід працює нестабільно. Зношений зубчастий вінець гірше взаємодіє з роликами ланцюга та порушує узгоджену роботу передачі.

Під час заміни передньої зірки огляньте весь ланцюговий привід: ланцюг, задню зірку, кріплення та посадкове місце ведучого вала. Якщо ланцюг розтягнутий, а зубці передньої й задньої зірок мають виражене зношення, доцільно обслужити комплект одночасно. Це дає змогу не поєднувати нову деталь з уже зношеними елементами та зберегти узгоджену роботу передачі.

Підготовка та встановлення

Перед монтажем очистьте ведучий вал і посадкове місце від забруднень. Огляньте шліци та перевірте стан фіксатора. Встановлена зірка має зайняти правильне положення на валу, а ланцюг — проходити по одній лінії без перекосу. Після складання перевірте фіксацію деталі, вільну роботу передачі та натяг ланцюга відповідно до вимог конкретного квадроцикла.

ATV 530-16T FLD — практичний варіант для ремонту ланцюгової трансмісії, коли попередня передня зірка розрахована на ланцюг 530, має 16 зубців і повністю збігається за посадкою, товщиною, виносом, розташуванням отворів та способом кріплення.
