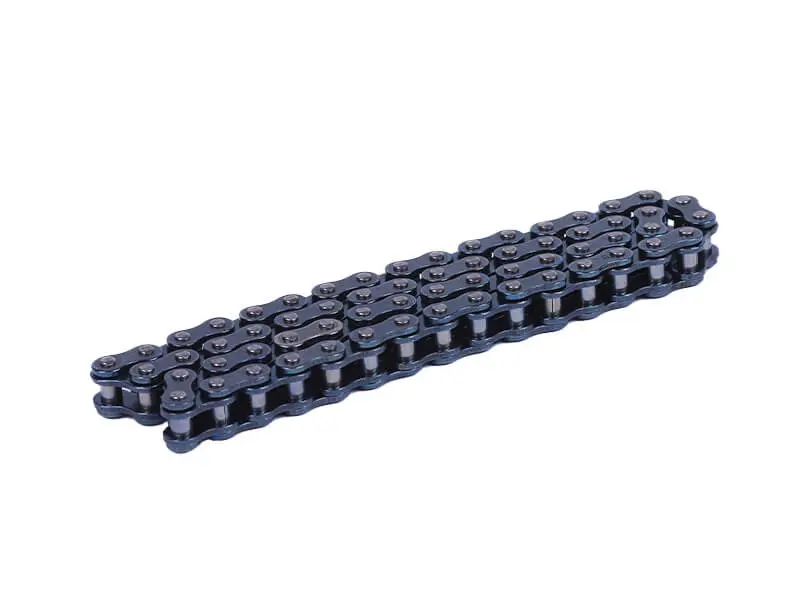

Ланцюг електростартера ATV 125 (3+1) AMG

Ланцюг електростартера ATV 125 (3+1) AMG

Компактний приводний ланцюг призначений для механізму електрозапуску квадроцикла з двигуном 125 см³ і конфігурацією трансмісії 3+1. Він передає обертання від електростартера до пускового механізму двигуна, завдяки чому колінчастий вал починає провертатися після натискання кнопки запуску. Деталь працює всередині двигуна та не належить до зовнішнього ланцюга, який передає тягу на задню вісь.

Такий ланцюг потрібний під час ремонту стартового механізму, якщо штатна деталь розтягнулася, зазнала пошкоджень або перестала правильно входити в зачеплення із зірочками. Підставою для перевірки можуть бути металевий шум під час запуску, прослизання, ривки, обертання стартера без упевненого провертання двигуна або виявлений після розбирання знос шарнірів і пластин. Перед заміною варто перевірити весь механізм: причиною несправності також бувають пошкоджені зубці зірочок, напрямні, натягувач або обгінна муфта.

Призначення та конструкція

Ланцюг складається з послідовно з’єднаних ланок із роликами, внутрішніми та зовнішніми пластинами. Така конструкція передає обертання між зірочками за невеликої міжосьової відстані. Формат деталі відповідає компактному внутрішньому приводу електростартера, тому її не підбирають за параметрами зовнішнього мотоциклетного ланцюга та не використовують замість ланцюга головної передачі квадроцикла.

Позначення ATV 125 (3+1) визначає основне застосування товару: квадроцикли з двигуном відповідного класу та коробкою передач із трьома передніми ступенями і заднім ходом. Проте одного збігу об’єму двигуна недостатньо. На техніці одного класу трапляються різні сімейства моторів, розташування стартера, зірочки та варіанти кришок. Правильний підбір виконують за конструкцією встановленого двигуна й параметрами демонтованого ланцюга.

Що звірити перед вибором

• Тип техніки: деталь розрахована на ATV 125 із позначенням 3+1, а не на зовнішній привод колеса.
• Модель двигуна: маркування та виконання мотора мають відповідати версії, для якої передбачений цей привод стартера.
• Кількість ланок: її порівнюють зі старим ланцюгом, рахуючи ланки по всій довжині.
• Крок і ширина: ланцюг повинен вільно сідати на обидві зірочки без бокового перекосу та надмірного проміжку.
• Розташування стартера: верхня і нижня схеми встановлення можуть відрізнятися прокладанням ланцюга, напрямними та суміжними деталями.
• Стан механізму: зірочки, напрямні, натягувач та обгінну муфту оглядають до складання, щоб новий ланцюг не працював зі зношеними компонентами.

Встановлення та перевірка

Для заміни потрібно відкрити привод електростартера, зняти старий ланцюг і очистити посадкову зону від забруднень та продуктів зносу. Залежно від конструкції двигуна під час розбирання може знадобитися знімач маховика. Новий ланцюг укладають за штатною траєкторією на зірочки й напрямні, не перекручуючи ланки та не змінюючи положення суміжних деталей.

Після монтажу механізм провертають вручну та перевіряють рівномірність руху. Ланцюг не повинен заклинювати, сходити із зірочок або мати неприродний боковий перекіс. Кришку встановлюють лише після перевірки напрямних і кріплення. Якщо на старих зірочках з’явилися гострі, загнуті або помітно нерівномірні зубці, встановлення лише нового ланцюга не усуне причину прискореного зношування.

Модель AMG підходить для планового ремонту або відновлення штатного електрозапуску ATV 125 (3+1). Точне зіставлення двигуна, довжини та геометрії ланцюга перед монтажем допомагає уникнути помилки між зовні подібними варіантами для китайської малокубатурної мототехніки.
