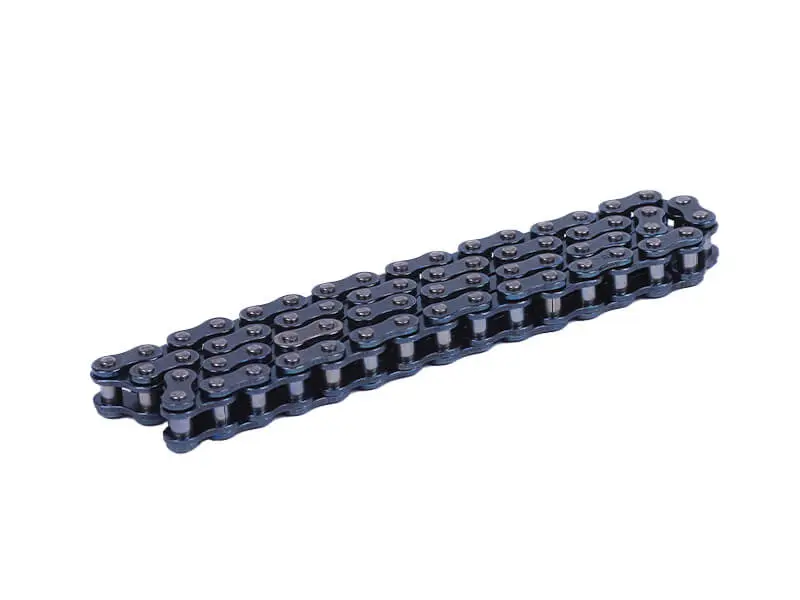

Цепь электростартера ATV 125 (3+1) AMG

Цепь электростартера ATV 125 (3+1) AMG

Компактная приводная цепь предназначена для механизма электрозапуска квадроцикла с двигателем 125 см³ и конфигурацией трансмиссии 3+1. Она передает вращение от электростартера к пусковому механизму двигателя, благодаря чему коленчатый вал начинает проворачиваться при нажатии кнопки запуска. Деталь работает внутри двигателя и не относится к наружной цепи, которая передает тягу на заднюю ось.

Такая цепь нужна при ремонте стартового механизма, если штатная деталь растянулась, получила повреждения или перестала нормально входить в зацепление со звездочками. Характерными поводами для проверки служат металлический шум во время запуска, проскальзывание, рывки, вращение стартера без уверенного проворачивания двигателя либо обнаруженный при разборке износ шарниров и пластин. Перед заменой следует проверить весь механизм: причиной неполадки также могут быть поврежденные зубья звездочек, направляющие, натяжитель или обгонная муфта.

Назначение и конструкция

Цепь состоит из последовательно соединенных звеньев с роликами, внутренними и наружными пластинами. Такая конструкция рассчитана на передачу вращения между звездочками при небольшом межосевом расстоянии. Формат детали соответствует компактному внутреннему приводу электростартера, поэтому ее нельзя подбирать по параметрам наружной мотоцепи или использовать вместо цепи главной передачи квадроцикла.

Обозначение ATV 125 (3+1) определяет основное применение товара: квадроциклы с двигателем соответствующего класса и коробкой передач с тремя передними ступенями и задним ходом. Однако одного совпадения объема двигателя недостаточно. На технике одного класса встречаются разные семейства моторов, расположение стартера, звездочки и варианты крышек. Правильный подбор выполняют по конструкции установленного двигателя и параметрам снятой цепи.

Что сверить перед покупкой

• Тип техники: деталь рассчитана на ATV 125 с обозначением 3+1, а не на наружный привод колеса.
• Модель двигателя: маркировка и исполнение мотора должны соответствовать версии, для которой предусмотрен этот привод стартера.
• Количество звеньев: его сравнивают со старой цепью, считая звенья по всей длине.
• Шаг и ширина: цепь должна свободно садиться на обе звездочки без бокового перекоса и чрезмерного зазора.
• Расположение стартера: верхняя и нижняя схемы установки могут отличаться трассировкой, направляющими и сопряженными деталями.
• Состояние механизма: звездочки, направляющие, натяжитель и обгонную муфту осматривают до сборки, чтобы новая цепь не работала с изношенными компонентами.

Установка и проверка

Для замены требуется открыть привод электростартера, снять старую цепь и очистить посадочную зону от загрязнений и продуктов износа. В зависимости от конструкции двигателя при разборке может понадобиться съемник маховика. Новую цепь укладывают по штатной траектории на звездочки и направляющие, не перекручивая звенья и не меняя положение сопряженных деталей.

После монтажа механизм вручную проворачивают и проверяют равномерность хода. Цепь не должна закусываться, сходить со звездочек или иметь ненормальный боковой перекос. Крышку устанавливают только после проверки направляющих и крепежа. Если на старых звездочках появились острые, загнутые либо заметно неравномерные зубья, установка одной новой цепи не устраняет причину ускоренного износа.

Модель AMG подходит для планового ремонта или восстановления штатного электрозапуска ATV 125 (3+1). Точное сопоставление двигателя, длины и геометрии цепи перед монтажом помогает исключить ошибку между внешне похожими вариантами для китайской малокубатурной мототехники.
