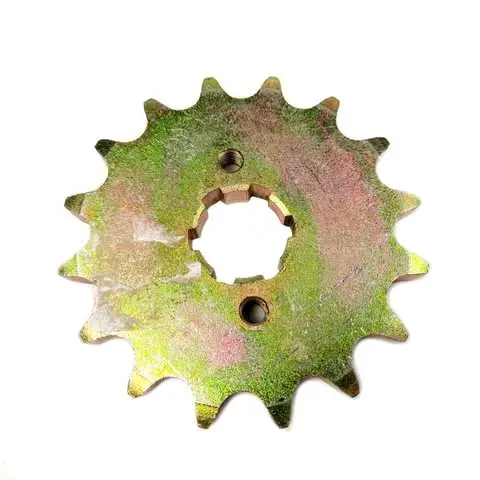

Передняя звезда FLD предназначена для цепной трансмиссии квадроцикла ATV с цепью типоразмера 530. Зубчатый венец на 16 зубьев передает крутящий момент от ведущего вала на цепь и работает в постоянном контакте с ее роликами. Исправное состояние звезды важно для ровного, стабильного и предсказуемого хода привода. Деталь подойдет для планового обслуживания трансмиссии или замены изношенной передней звезды при совпадении основных параметров.

Конструкция включает зубчатый венец, центральную шлицевую посадку и два отверстия в корпусе. Звезда устанавливается на ведущий вал трансмиссии и должна точно соответствовать его посадочной геометрии, предусмотренному способу фиксации и положению цепи. Поэтому для правильного подбора недостаточно сравнить только наружный диаметр или количество зубьев.

Как подобрать звезду

Обозначение 530 указывает на типоразмер цепного привода, для которого предназначена деталь. Индекс 16T означает, что венец имеет 16 зубьев. Эти параметры необходимо сохранять при обычной замене, если требуется оставить штатное передаточное отношение трансмиссии.

Перед заказом сравните новую звезду с демонтированной деталью. Проверьте профиль и размер центрального посадочного отверстия, форму шлицев, расположение двух отверстий, толщину корпуса, вылет и способ фиксации на валу. Все перечисленные параметры должны совпадать. Внешне похожие звезды могут различаться посадкой или положением венца, поэтому ориентироваться только на обозначение цепи и число зубьев не следует.

Установка звезды с другим количеством зубьев изменяет характер передачи. Такая замена требует осознанного подбора передней и задней звезд вместе с цепью. Если изменение передаточного отношения не планируется, выбирайте вариант на 16 зубьев, соответствующий прежней геометрии и штатной конфигурации привода.

Когда переднюю звезду пора менять

Проверьте деталь при появлении заостренных или неравномерно изношенных зубьев, заметного биения, повреждений шлицевой посадки, посторонних звуков в зоне цепи либо нестабильного хода привода. Изношенный зубчатый венец хуже взаимодействует с роликами цепи и не обеспечивает согласованную работу передачи.

При замене передней звезды осмотрите всю цепную передачу: цепь, заднюю звезду, крепеж и посадочное место ведущего вала. Если цепь растянута, а зубья передней и задней звезд имеют выраженный износ, целесообразно обслужить комплект одновременно. Это позволяет не сочетать новую деталь с уже изношенными элементами привода и сохранить их согласованную работу.

Подготовка и установка

Перед монтажом очистите ведущий вал и посадочное место от загрязнений. Осмотрите шлицы и проверьте состояние фиксатора. Установленная звезда должна занимать правильное положение на валу, а цепь — проходить по линии без перекоса. После сборки проверьте фиксацию детали, свободную работу передачи и натяжение цепи в соответствии с требованиями конкретного квадроцикла.

ATV 530-16T FLD — практичный вариант для ремонта цепной трансмиссии, когда старая передняя звезда рассчитана на цепь 530, имеет 16 зубьев и полностью совпадает по посадке, толщине, вылету, расположению отверстий и способу крепления.
