Вісь шестерні обмежувача обертів ZH1105N/ZH1115N/ZH1125N (дизель)

Вісь шестерні обмежувача обертів ZH1105N/ZH1115N/ZH1125N (дизель)

Опора відцентрового регулятора утримує шестерню механізму обмеження обертів у чітко заданому положенні: без перекосу, осьового биття та підклинювання. Саме від стану цієї осі залежить, наскільки рівно дизель тримає виставлені оберти під навантаженням і як швидко відгукується на переміщення рейки паливного насоса, тому під час перебирання мотора деталь оглядають однією з перших.

Конструкція

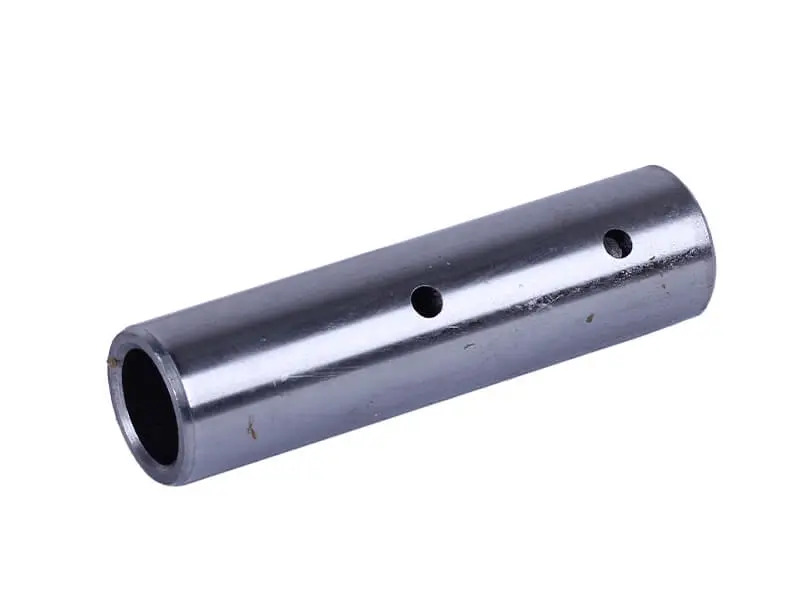

Вісь виготовлена зі сталі у формі порожнистого циліндра зі наскрізним внутрішнім каналом і шліфованою зовнішньою поверхнею — саме по ній працює посадкове отвір шестерні регулятора. У стінці проходять два поперечні отвори: через них олива з картера потрапляє у внутрішню порожнину й виходить на поверхню тертя, тому пара «вісь — шестерня» змащується протягом усієї роботи двигуна, а не лише рідкими бризками. Рівна циліндрична геометрія без ступенів і буртиків дозволяє шестерні вільно обертатися й водночас точно фіксує її по осі обертання, без чого відцентровий механізм швидко втрачає чутливість.

Для якої техніки

Позиція належить до одноциліндрових чотиритактних дизелів водяного охолодження серії ZH — ZH1105N, ZH1115N та ZH1125N. Такі двигуни встановлюють на мототрактори, мінітрактори й важкі мотоблоки; у ZH1105N діаметр циліндра становить 105 мм за ходу поршня 115 мм, а більші ZH1115N і ZH1125N відрізняються розмірністю циліндропоршневої групи та потужністю приблизно від 18 до 30 к.с. Механізм регулятора в цих моторах зібрано в передній частині картера й приводиться від газорозподільних шестерень, тож доступ до осі відкривається після зняття передньої кришки та зливання оливи.

Коли потрібна заміна

• шестерня регулятора має відчутний люфт на осі, а оберти холостого ходу починають плавати;
• на поверхні з являються задири, поздовжні риски, сходинка виробітку або кольори мінливості від перегріву;
• двигун із запізненням реагує на накидання навантаження й не тримає стабільну частоту обертання;
• поперечні оливні отвори закоксовані після тривалої роботи на несвіжій оливі;
• виконується повне перебирання мотора, ремонт паливної апаратури або заміна самої шестерні регулятора.

Переваги

• порожнистий корпус із двома поперечними каналами забезпечує постійне підведення оливи до поверхні тертя — шестерня не працює насухо й повільніше розбиває посадку;
• шліфована циліндрична поверхня дає щільну посадку без хитання, завдяки чому регулятор точніше відпрацьовує зміну навантаження й мотор рівніше тримає оберти;
• сталеве виконання розраховане на постійні знакозмінні зусилля від вантажів відцентрового механізму та зберігає геометрію весь міжремонтний період.

Як підібрати та встановити

Зняту деталь порівняйте з новою за зовнішнім діаметром, загальною довжиною й розташуванням поперечних отворів: усі три параметри мають збігатися, інакше шестерня стане з перекосом або залишиться без змащення. Перед складанням промийте посадкове гніздо та внутрішній канал, продуйте отвори стисненим повітрям і нанесіть на поверхню чисту моторну оливу. Після встановлення проверніть шестерню рукою — вона має обертатися вільно, без закусувань і помітного хитання. Далі перевірте хід тяг регулятора й переконайтеся, що механізм повертається у вихідне положення під дією пружини, а вантажі розходяться плавно.

Правильно дібрана вісь повертає регулятору штатну точність: двигун рівно тримає холостий хід, не розноситься під час скидання навантаження й стабільно тягне на оранці, фрезеруванні та роботі з навісним обладнанням. Власнику мототрактора таку ремонтну позицію варто мати в запасі разом із прокладками передньої кришки та шестернею регулятора, щоб не розбирати двигун двічі.
