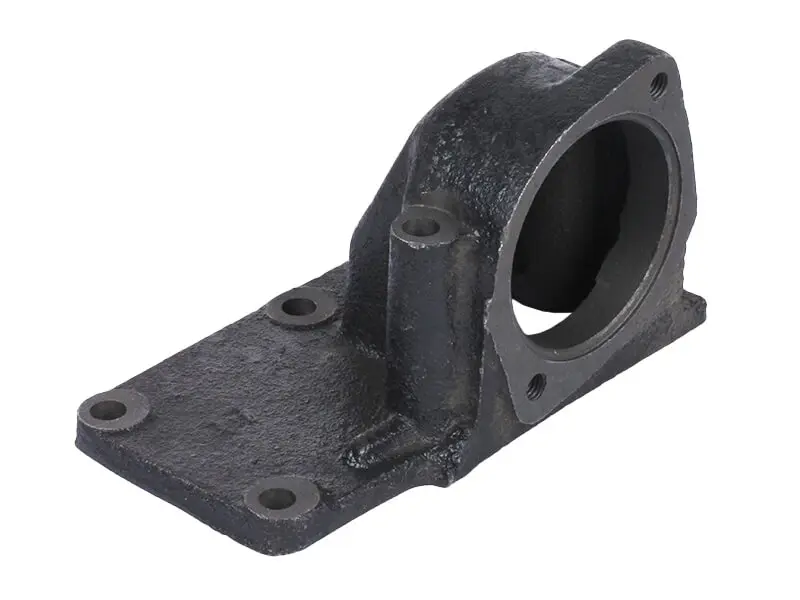

Корпус термостата TY295 тип 2 чавунний для мінітракторів Xingtai 200/220/224

Корпус термостата TY295 (тип 2)

Чавунний литий корпус системи охолодження для двоциліндрових дизелів TY295 та TY295IT (JD295), якими комплектують мінітрактори Xingtai (Сінтай) 200, 220, 224 і споріднені за конструкцією машини. Усередині корпусу стоїть термостат, зверху деталь закривається кришкою, а потік охолоджувальної рідини від головки блока прямує до радіатора. Поки відливок цілий і герметичний, двигун упевнено тримає робочу температуру й не перегрівається під навантаженням.

Конструкція

Деталь відлита суцільною: широка опорна площадка з кріпильними отворами прилягає до посадочної площини двигуна через прокладку, похилий перехід піднімає канал угору, а круглий фланець із кріпильними отворами приймає кришку термостата та відвід на радіатор. Таке рішення дає жорстке з'єднання без перекосів і дозволяє обслуговувати термостат окремо, не знімаючи з мотора всю магістраль охолодження. Чавун спокійно витримує постійні цикли нагрівання й остигання, вібрацію дизеля та контакт з антифризом, тому корпус ходить роками, а замінюють його переважно після механічних пошкоджень і корозії.

Коли потрібна заміна

• підтікання охолоджувальної рідини по стику з двигуном, яке не зникає після заміни прокладки;
• тріщини та раковини по відливку після перегріву чи розморожування системи;
• зірвана або вирвана різьба у кріпильних отворах фланця;
• корозія посадочного гнізда, через яку термостат не сідає щільно і рідина йде повз нього;
• деформація привалочної площини, коли прокладка перестає тримати навіть за правильного затягування.

Як підібрати

У дизелів TY295 трапляється кілька варіантів корпусу, тому виконання «тип 2» добирають за геометрією: порівнюють форму опорної площадки, кількість і крок кріпильних отворів, діаметр гнізда під термостат та напрямок вихідного фланця відносно радіатора. Найпростіше зняти стару деталь і прикласти її до нової — збігтися мають і монтажна площина, і фланець. Із ходової лінійки TY295 у такий корпус стає термостат зовнішнім діаметром 60 мм і висотою 57 мм із початком відкриття в межах 76–82 °C, а разом із корпусом варто одразу взяти нову прокладку та кришку.

Встановлення

Перед складанням площину двигуна очищають від залишків старої прокладки й накипу, продувають канал і перевіряють, чи вільно ходить тарілка термостата. Прокладку ставлять нову, болти затягують рівномірно навхрест і без надмірного зусилля — чавун не любить перетягування. Після заливання антифризу двигун прогрівають до відкриття термостата, контролюють стик і фланець на предмет підтікань та дивляться, як нагрівається верхній патрубок радіатора: рівний вихід на робочу температуру означає, що контур зібрано правильно.

На техніці з дизелем TY295 ремонт охолодження найчастіше впирається саме в цей відливок: заварювати тріснутий чи з'їдений корозією корпус і садити його на герметик довше й помітно менш надійно, ніж поставити цілу деталь і повернути двигуну стабільний тепловий режим. Мати такий корпус про запас варто й тим, хто працює мінітрактором у сезон на тривалих навантаженнях, коли простій через течу охолодження коштує дорожче за саму деталь.
