Корпус термостата TY295 тип 2 чугунный для минитракторов Xingtai 200/220/224

Корпус термостата TY295 (тип 2)

Чугунный литой корпус системы охлаждения для двухцилиндровых дизелей TY295 и TY295IT (JD295) — моторов, которые устанавливают на минитракторы Xingtai (Синтай) 200, 220, 224 и близкие по конструкции машины. Внутри корпуса размещается термостат, сверху деталь закрывается крышкой, а поток охлаждающей жидкости от головки блока направляется к радиатору. Пока эта отливка герметична и не имеет трещин, двигатель держит рабочую температуру и не уходит ни в перегрев, ни в затяжной холодный режим.

Конструкция

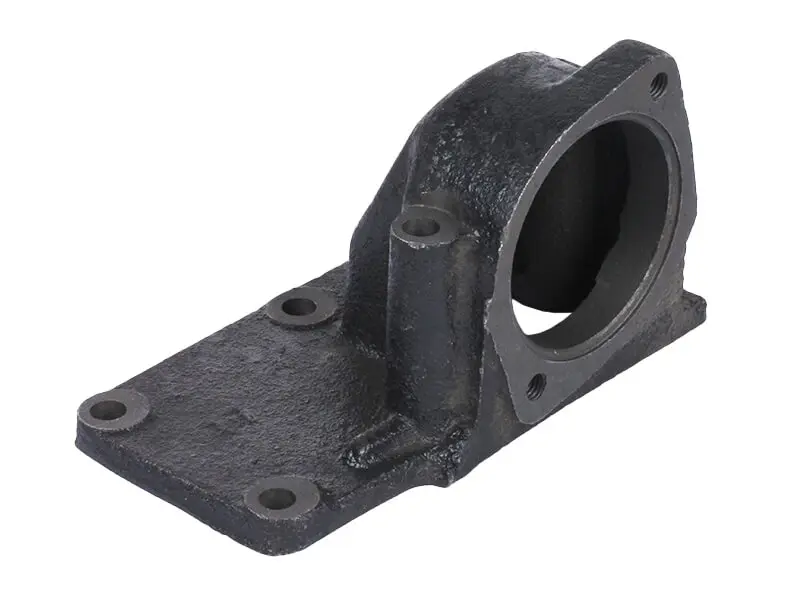

Деталь отлита цельной: широкая опорная площадка с крепёжными отверстиями прилегает к посадочной плоскости двигателя через прокладку, наклонный переход поднимает канал вверх, а круглый фланец с крепёжными отверстиями принимает крышку термостата и отвод на радиатор. Такая схема даёт жёсткое соединение без перекосов и позволяет обслуживать термостат отдельно, не снимая с мотора всю магистраль охлаждения. Чугун спокойно переносит постоянные циклы нагрев—остывание, вибрацию дизеля и контакт с антифризом, поэтому ресурс корпуса обычно измеряется годами, а меняют его после механических повреждений и коррозии.

Когда пора менять корпус

• подтёки охлаждающей жидкости по стыку с двигателем, которые не уходят после замены прокладки;
• трещины и раковины по литью после перегрева или размораживания системы;
• сорванная либо вырванная резьба в крепёжных отверстиях фланца;
• коррозия посадочного гнезда, из-за которой термостат не садится плотно и жидкость идёт мимо;
• деформация привалочной плоскости, когда прокладка перестаёт держать даже при правильной затяжке.

Как подобрать

У дизелей TY295 встречается несколько вариантов корпуса, поэтому исполнение «тип 2» подбирают по геометрии: сравнивают форму опорной площадки, число и расстояние между крепёжными отверстиями, диаметр посадочного гнезда под термостат и направление выходного фланца относительно радиатора. Проще всего снять старую деталь и приложить её к новой — совпасть должны и монтажная плоскость, и фланец. Из ходовой линейки TY295 в такой корпус ставится термостат наружным диаметром 60 мм и высотой 57 мм с началом открытия в диапазоне 76–82 °C, а вместе с корпусом имеет смысл сразу взять новую прокладку и крышку.

Установка

Перед сборкой привалочную плоскость двигателя очищают от остатков старой прокладки и накипи, продувают канал и проверяют, свободно ли ходит тарелка термостата. Прокладку ставят новую, болты тянут равномерно крест-накрест и без чрезмерного усилия — чугун не любит перетяжки. После заливки антифриза мотор прогревают до открытия термостата, контролируют стык и фланец на предмет подтёков и смотрят, как нагревается верхний патрубок радиатора: ровный выход на рабочую температуру говорит о том, что контур собран правильно.

Ремонт системы охлаждения на технике с дизелем TY295 чаще всего упирается именно в это литьё: заваривать треснувший или изъеденный коррозией корпус и сажать его на герметик дольше и заметно менее надёжно, чем поставить целую деталь и вернуть мотору стабильный тепловой режим. Держать такой корпус в запасе стоит и тем, кто работает минитрактором в сезон на длительных нагрузках, когда простой из-за течи охлаждения обходится дороже самой детали.
