Комплект клапанного механізму мотоблока 186F (9 к.с.) на 2 клапани AMG

Комплект клапанного механізму для двигуна мотоблока 186F (9 к.с.) AMG призначений для двох клапанів. Його використовують під час заміни пружин і деталей кріплення клапанів у головці циліндра. Пружина повертає клапан у закрите положення після дії приводу, а тарілка із сухарями утримує її на стрижні. Справність цих деталей потрібна, щоб клапани вчасно закривалися та правильно відпрацьовували рух механізму газорозподілу.

Що входить до комплекту

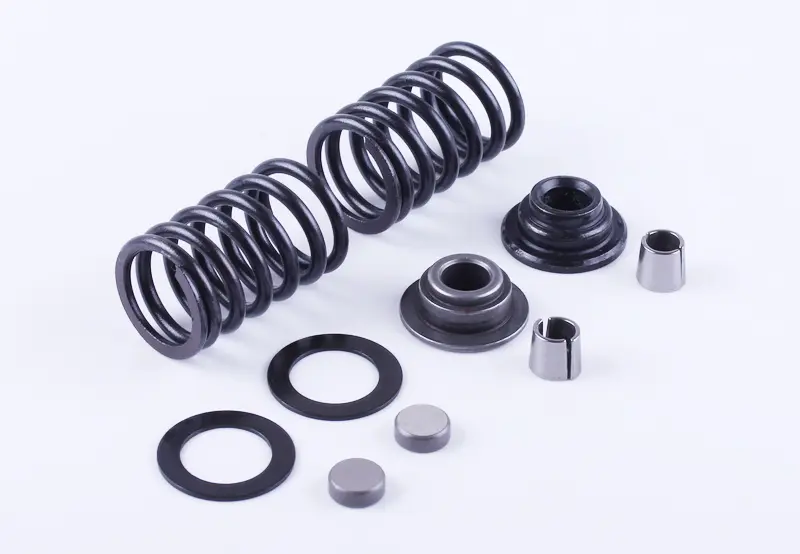

Набір містить дві гвинтові пружини, дві тарілки пружин, дві плоскі кільцеві шайби, сухарі для двох клапанів і два торцеві ковпачки. Пружини забезпечують зворотний рух клапанів, а тарілки передають їхнє зусилля через сухарі на стрижні. Шайби виконують роль опорних деталей. Торцеві ковпачки ставлять на кінці стрижнів у конструкції, яка передбачає таке виконання. Під час розбирання зберігайте порядок розташування деталей для подальшого порівняння.

Ознаки зношення

Пружину потрібно перевірити, якщо є тріщина, зламаний виток, перекіс або помітна різниця вільної висоти між однаковими деталями. Ослаблена пружина може не забезпечувати належного повернення клапана зі збільшенням обертів. На тарілках, сухарях і опорних поверхнях перевіряють відсутність тріщин, викришування та глибокого зношення. На торцевих ковпачках звертайте увагу на відколи й заглиблення в місці контакту з приводом.

Стукіт у головці циліндра, нерівна робота та втрата потужності потребують перевірки, але не вказують однозначно на пружини. Стан деталей оцінюють після огляду та вимірювань за вимогами до двигуна. Якщо клапан заїдає в напрямній або має пошкоджений стрижень, сама заміна пружини не відновить його нормального руху.

Як перевірити відповідність

Порівняйте нові пружини зі знятими за вільною висотою, діаметрами, товщиною дроту та формою крайніх витків. У тарілок і шайб звірте посадкові діаметри, отвори й форму опорних поверхонь. Сухарі мають відповідати канавкам на стрижнях клапанів і конусу тарілок. Для торцевих ковпачків перевірте діаметр і форму посадки на стрижень. Збіг зовнішнього діаметра пружини ще не означає правильного підбору: робоче зусилля має відповідати технічним вимогам двигуна.

Заміна та перевірка складання

Розбирайте кріплення на охололому двигуні. Спочатку забезпечте утримання клапана, потім стисніть пружину відповідним розсухарювачем і вийміть сухарі. Уникайте ударів по стрижню та тарілці. Очистьте місця встановлення, перевірте канавки клапанів, опори пружин і контактні поверхні приводу. Пошкоджені деталі поруч із новим кріпленням залишати не варто: вони можуть порушити його посадку.

Під час складання стежте за положенням пружин і повним входженням сухарів у канавки. Послаблюйте інструмент поступово та контролюйте, як тарілка фіксується на сухарях. Після складання перевірте рух клапанів і відрегулюйте клапанні зазори за інструкцією двигуна. Невідповідна пружина може обмежувати відкривання клапана або перевантажувати привод. Помилка в підборі сухарів загрожує втратою фіксації клапана та серйозним пошкодженням двигуна.
