Напрямна пластина для мотоблока 190F/192F AMG-2

Напрямна пластина для мотоблока 190F/192F AMG-2 потрібна для заміни зношеної або пошкодженої напрямної. Вона утримує деталі, що проходять крізь неї, у визначеному положенні та обмежує їхнє поперечне зміщення. Щоб правильно підібрати заміну, звіряють не лише позначення техніки, а й форму основи, розташування кріпильних отворів і напрямних проходів.

Будова та причини заміни

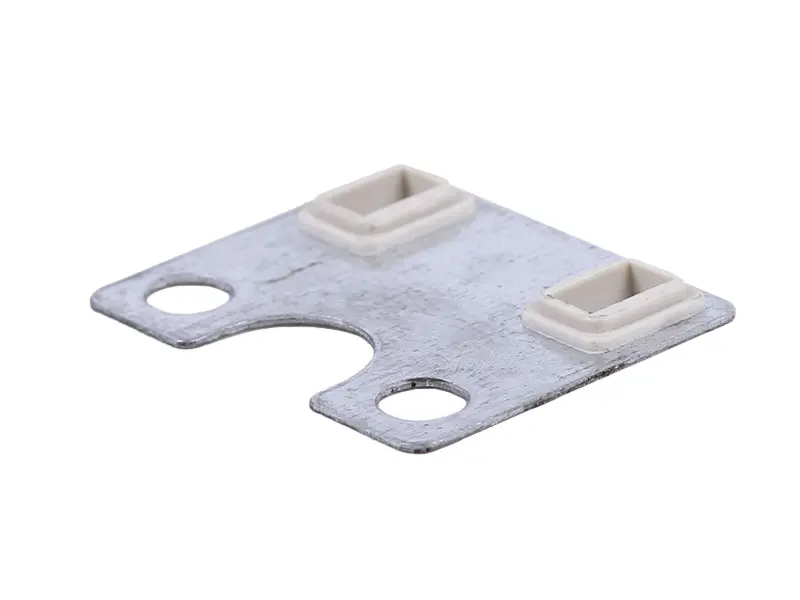

Основа пластини плоска, з двома круглими отворами та відкритим напівкруглим вирізом на краю. На ній розміщені дві світлі вставки з прямокутними проходами й бортиками, що виступають над площиною. Значення має взаємне розташування цих частин: під час порівняння зі знятою пластиною перевіряють положення вставок відносно отворів та вирізу, а не тільки зовнішній контур.

Пластину варто замінити, якщо основа тріснула чи погнулася, краї отворів пошкоджені, а напрямні вставки мають відколи або руйнуються. Збільшені проходи та виражені сліди тертя з одного боку також потребують уваги. Через зношення напрямна гірше стримує бокове переміщення деталей, а через деформацію може перешкоджати їхньому ходу. Самого стороннього стуку недостатньо для висновку про несправність: потрібен огляд пластини та місць контакту.

Як перевірити відповідність

Очистьте зняту деталь і порівнюйте обидві пластини в однаковій орієнтації. Спочатку звірте сторону з відкритим вирізом, центри круглих отворів і напрямок прямокутних проходів. Далі перевірте довжину, ширину й товщину основи, міжцентрову відстань кріпильних отворів, розміри проходів і висоту виступів. Відстань від вставок до країв також має збігатися, інакше після встановлення суміжні деталі можуть опинитися зі зміщенням.

Якщо стара пластина деформована або її отвори розбиті, не використовуйте пошкоджену ділянку як точний зразок. Зіставте вцілілі частини з місцем установлення, а потрібні розміри уточніть за документацією конкретного механізму. Правильно підібрана напрямна стає на своє місце без розточування отворів, підгинання основи чи примусового відведення деталей убік.

На що зважати під час установлення

Зупиніть техніку, дайте їй охолонути та унеможливте випадковий запуск. Перш ніж знімати пластину, зафіксуйте її положення, орієнтацію виступів і порядок розміщення кріплення. Посадкову поверхню після розбирання очистьте від бруду та уламків пошкоджених вставок. Перевірте, чи немає задирок, які завадять основі рівно прилягти до опори.

Разом із пластиною огляньте деталі, що проходять крізь її напрямні. Викривлення, глибокі подряпини та налиплі забруднення можуть швидко пошкодити нові вставки. Заміна лише пластини не усуває причину зношення, якщо суміжна деталь рухається з перекосом. Несправне кріплення та пошкоджені деталі замінюють за результатами огляду.

Спочатку сумістіть отвори й напрямні проходи без остаточного затягування. Переконайтеся, що основа спирається на посадкову поверхню рівно. Порядок і зусилля затягування беріть із документації механізму; притягувати перекошену пластину кріпленням не можна. До запуску перевірте складання та вільний хід суміжних деталей способом, передбаченим для цього механізму. Заїдання, боковий натяг або тертя об край означають, що посадку потрібно перевірити повторно. Невідповідна геометрія прискорює зношення напрямної та деталей, які вона спрямовує.
