Напрямна пластина штанг для мотоблока 170F (ZS) BEST

Напрямна пластина штанг для мотоблока 170F (ZS) BEST утримує штанги клапанного механізму в належному положенні під час руху. Штанги передають зусилля від штовхачів до коромисел, а пластина обмежує їхнє поперечне зміщення. Справні напрямні допомагають зберігати правильне положення штанг відносно деталей, з якими вони контактують.

Будова та робота

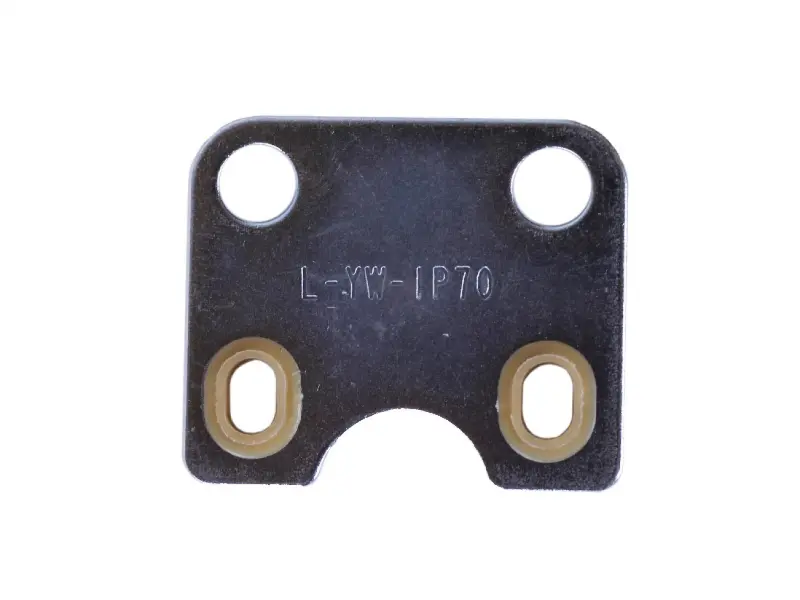

У пластині є два круглі отвори та два видовжені отвори з окремими вставками по контуру. Один край має напівкруглий виріз. Для правильного встановлення має значення взаємне розташування всіх цих ділянок: кріплення повинне збігатися з посадочними місцями, а напрямні проходи — з положенням штанг. На поверхні нанесено маркування L-YW-1P70. Це додатковий орієнтир для порівняння, який потрібно перевіряти разом із геометрією деталі.

Штанги мають рухатися в напрямних без заклинювання та надмірного бічного зміщення. Якщо отвори спрацьовані, вставки пошкоджені або пластина зігнута, положення штанг може порушуватися. Під час огляду звертайте увагу на форму проходів і стан їхніх країв: ці поверхні безпосередньо беруть участь у спрямуванні руху.

Ознаки несправності

Пластину замінюють за наявності тріщин, вигину, розбитих отворів, відколів або зміщення вставок. Нерівномірне спрацювання та глибокі сліди тертя є приводом перевірити, чи немає перекосу штанг і послабленого кріплення. Стук у клапанному механізмі не визначає несправну деталь однозначно: стан напрямної оцінюють під час огляду разом із суміжними деталями.

До пошкоджень можуть призвести робота з перекосом, послаблення кріплення чи помилки під час складання. Разом із пластиною перевірте прямолінійність штанг, стан їхніх наконечників і місць контакту з коромислами. Задирки та сліди сильного тертя на штангах не варто залишати без уваги: якщо причина зберігається, нова напрямна також швидко спрацьовуватиметься.

Як підібрати заміну

Зіставте стару й нову деталі за зовнішнім контуром, товщиною, міжцентровою відстанню кріпильних отворів, формою та розмірами напрямних проходів. Окремо звірте розташування вирізу й те, наскільки вставки виступають над площиною пластини. Подібна форма ще не означає правильного положення штанг після монтажу. Зміщені отвори можуть спричинити бічне навантаження та заїдання.

Пластина повинна ставати на своє місце без підгинання, розсвердлювання отворів або стягування деталей кріпленням через силу. Якщо посадка не збігається, слід повторно перевірити відповідність знятій деталі. Доробка напрямних проходів змінює умови руху штанг і може порушити їхнє спрямування.

Особливості встановлення

Заміну виконують на охололому двигуні, унеможлививши випадковий запуск. Під час розбирання зберігають розташування штанг та орієнтацію пластини. Посадочну поверхню очищають, а уламки пошкоджених вставок, якщо вони є, прибирають. Після встановлення перевіряють, чи правильно кінці штанг увійшли у відповідні опори. Кріплення затягують відповідно до настанови двигуна.

До запуску механізм перевіряють повільним прокручуванням двигуна вручну та контролюють клапанні зазори. Рух має бути вільним, без перекосу й виходу штанг з опор. Невідповідна геометрія або помилка монтажу можуть прискорити спрацювання напрямних поверхонь і порушити роботу клапанів, тому причину будь-якого заїдання усувають до запуску.
