Клапанний механізм мотоблока 175/180N (7/9Hp) на 2 клапани AMG

Клапанний механізм для мотоблока 175/180N (7/9Hp) AMG — комплект деталей на два клапани для ремонту головки циліндра. Його використовують для відновлення пружинного кріплення та напрямних клапанів. Пружини повертають клапани до сідел після відкривання, втулки спрямовують рух стрижнів, а тарілки із сухарями утримують пружини на клапанах.

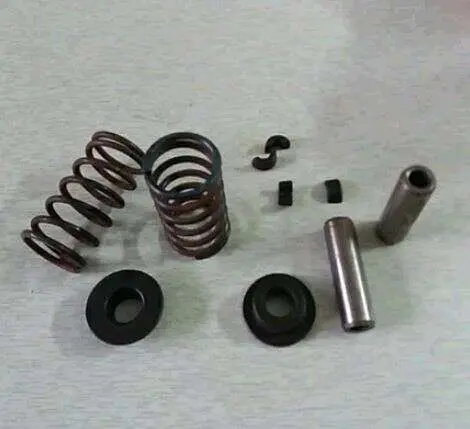

Будова комплекту

До набору входять дві клапанні пружини, дві тарілки пружин, дві напрямні втулки та чотири сухарі. Пружина спирається на тарілку, яку пара сухарів закріплює на стрижні клапана. Від правильного з'єднання цих деталей залежить, чи залишатиметься пружина на місці під час повторюваних циклів відкривання та закривання клапана.

Напрямна втулка підтримує стрижень і обмежує його поперечне зміщення. Коли зазор надмірний, клапан гірше зберігає положення відносно сідла. Замалий зазор також небажаний: він може спричинити заїдання стрижня. Під час ремонту стан втулки оцінюють разом зі станом клапана, який у ній рухається.

Ознаки зношення

Механізм перевіряють, якщо пружина зламалася або помітно просіла, тарілка пошкоджена, сухарі зношені чи стрижень має люфт у напрямній. Важкий запуск, нестійка робота двигуна та втрата компресії можуть супроводжувати несправності клапанів. Однак за цими симптомами не визначають, яку саме деталь міняти: потрібні огляд і вимірювання.

Особливої уваги потребують місця фіксації сухарів. Зношене кріплення може перестати утримувати тарілку на стрижні. Нову пружину не варто поєднувати з пошкодженими сухарями або тарілкою з розбитою посадкою. Поруч перевіряють канавки клапанів, опорні поверхні під пружини та отвори для напрямних у головці циліндра.

Як перевірити відповідність

Зіставте позначення двигуна та зняті деталі. У пружин порівнюють довжину у вільному стані, зовнішній діаметр, форму кінців і відповідність зусилля вимогам двигуна. Для тарілок мають значення опора під пружину та посадка сухарів. Профіль сухарів повинен відповідати канавкам стрижня: лише подібної форми деталей недостатньо.

Для напрямних звіряють довжину, зовнішній діаметр, отвір під стрижень і форму посадкової частини. Під час вимірювань враховують зношення старих деталей та вимоги до посадки в головці. Невідповідна втулка може погано триматися або перешкоджати руху клапана. Неправильно підібрана пружина здатна порушити його закривання чи надмірно навантажити привід.

Заміна та перевірка

Для розбирання пружину стискають пристроєм для розсухарювання клапанів, після чого виймають сухарі й знімають тарілку. Напрямні замінюють відповідними оправками з контролем посадки. Після встановлення втулки перевіряють зазор зі стрижнем та прилягання клапана до сідла. Ці перевірки потрібні до остаточного складання головки.

Посадкові поверхні очищають, деталі встановлюють на свої місця й контролюють повне входження обох сухарів у канавки кожного клапана. Пружину звільняють від стискання поступово, стежачи за положенням тарілки. До запуску перевіряють вільне переміщення та повернення клапанів, а також теплові зазори за вимогами двигуна. Якщо стрижні або канавки клапанів пошкоджені, заміни лише пружин і кріплення буде недостатньо.
