Механічний передній гальмівний супорт JPX для ATV, малий

Механічний передній гальмівний супорт JPX для ATV

Малий супорт призначений для переднього дискового гальма квадроцикла з тросовим приводом. Під час натискання на гальмівний важіль трос переміщує зовнішній приводний важіль супорта, механізм підводить колодки до диска та створює потрібне для уповільнення зусилля. Така схема не використовує гідравлічну магістраль, гальмівну рідину й процедуру прокачування. Деталь підходить для ремонту компактної гальмівної системи ATV, якщо її посадкова геометрія відповідає штатному супорту.

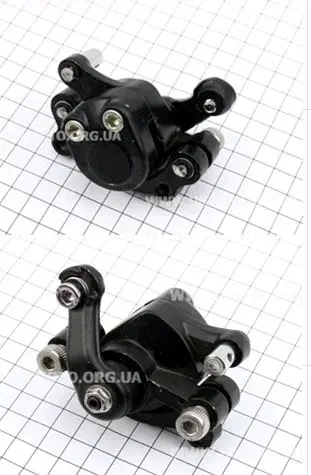

Корпус має чорне покриття, кріпильні вушка, механізм притискання, зовнішній приводний важіль і вузол приєднання троса. Конструкція розрахована на встановлення біля переднього гальмівного диска. Позначення «малий» указує на типорозмір виробу, однак не визначає конкретних монтажних розмірів. Супорт не варто підбирати лише за загальною вказівкою ATV: у квадроциклів різних моделей відрізняються відстань між точками кріплення, положення диска відносно кронштейна, напрямок підведення троса й орієнтація приводного важеля.

Що перевірити під час підбору

• Місце встановлення. Ця версія призначена для переднього гальма. Задній супорт зі схожим корпусом може відрізнятися кріпленням і розташуванням привода.
• Кріпильну геометрію. Порівняйте кількість отворів, міжосьову відстань, діаметр кріплення, форму вушок і положення корпусу відносно кронштейна.
• Положення гальмівного диска. Диск має проходити через робочу зону супорта без перекосу та контакту з корпусом. Зіставте виліт, допустиму товщину диска й ширину паза зі знятою деталлю.
• Тросовий привод. Перевірте напрямок входу оболонки, спосіб закріплення троса, положення приводного важеля та наявність достатнього ходу для регулювання.
• Форму колодок. Для подальшого обслуговування заздалегідь зіставте контур, розміри й точки утримання колодок, застосованих у штатній конструкції.

Установлення та регулювання

Перед монтажем огляньте гальмівний диск: значне спрацювання, деформація або забруднення його поверхні погіршують роботу навіть нового супорта. Кріпильний майданчик має бути чистим, а трос — рухатися в оболонці без заїдань і пошкоджень. Після встановлення корпус розташовують так, щоб диск проходив по центру передбаченого проміжку. Кріплення затягують із моментом, визначеним виробником квадроцикла, без спроб виправити розбіжність отворів зусиллям або переробленням корпусу.

Далі трос закріплюють на приводному важелі та регулюють вільний хід. Колодки не повинні постійно утримувати диск після відпускання гальма, але надмірний проміжок також небажаний: він збільшує хід важеля та затримує початок гальмування. Після регулювання колесо має обертатися вільно, а приводний важіль — повертатися у вихідне положення. Першу перевірку виконують на малій швидкості, контролюючи рівномірність спрацьовування та відсутність стороннього тертя.

Коли потрібна заміна супорта

Підставою для заміни стають пошкодження корпусу або кріпильних вушок, заїдання механізму, спрацювання посадкових місць, неможливість належно закріпити трос чи відрегулювати притискання. Слабке гальмування не завжди пов’язане лише із супортом: перед придбанням варто також перевірити стан троса, важеля керування, диска й колодок. Якщо штатна деталь збігається за призначенням, кріпленням, вильотом і напрямком привода, механічний супорт JPX дає змогу відновити роботу переднього дискового гальма без переходу на інший тип системи.
