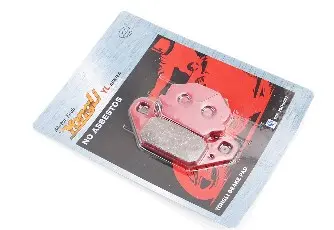

Дискові гальмівні колодки KAWASAKI KXF 250/KSF 250/KEF 300, SUZUKI LT 230/250/500 FLD

Колодки для дискового гальма

Гальмівні колодки FLD працюють у супорті: під час гальмування їхні накладки притискаються до диска й уповільнюють обертання колеса. Фрикційний шар поступово стирається, тому колодки потребують періодичної заміни. Причиною заміни також стають пошкодження накладок або забруднення мастилом. Якщо зношена накладка вже дозволяє основі торкатися диска, подальша їзда псує його робочу поверхню та збільшує обсяг ремонту.

Колодка має фігурну основу з виступами й отворами для фіксації та фрикційну накладку, яка контактує з диском. Основа задає положення колодки в супорті. Саме тому схожого зовнішнього контуру недостатньо для підбору: зміщення отвору або інша форма виступу впливають на посадку й можуть завадити правильному контакту накладки з диском.

Сумісність і перевірка розмірів

Перелік застосування охоплює KAWASAKI ATV-KXF 250, KSF 250, KEF 300 та SUZUKI ATV-LT 230, LT 250, LT 500. Підбирайте колодки з урахуванням повного позначення техніки, року випуску, модифікації та встановленого супорта. Якщо гальмівний механізм раніше змінювали, додатково звіряйте колодки саме з ним: назва моделі техніки не замінює перевірку посадки.

Порівняйте зі знятою деталлю довжину й висоту основи, загальну товщину, розташування отворів та відстані між ними. Зверніть увагу на виступи, контур накладки й спосіб утримання в супорті. Залишкова товщина старого фрикційного шару не є орієнтиром для товщини нового. Якщо основа не сідає на місце або отвори не збігаються з кріпленнями, не підганяйте її напилком чи свердлом: потрібні колодки з відповідною геометрією.

Ознаки зношення

Огляньте колодки, якщо накладки стали тонкими, мають тріщини, відколи чи відшарування від основи. Скрегіт, незвичний звук або слабше гальмування також є приводом для перевірки, хоча причина може бути й в інших деталях гальма. Товщину фрикційного шару порівнюють із допустимим мінімумом виробника механізму. Відчуття на важелі чи педалі не показує, скільки накладки залишилося.

Клиноподібне зношення або помітна різниця між колодками одного супорта потребують уваги до напрямних, поршня та кріплень. Якщо колодки заїдають, новий фрикційний шар теж може швидко зноситися нерівномірно. Під час заміни перевірте диск на глибокі борозни й надмірне зношення, огляньте пальці, пружини та фіксатори колодок. Пошкоджені чи зношені супутні деталі замінюють за результатами огляду.

Що врахувати під час встановлення

В одному супорті колодки змінюють одночасно. Розбираючи кріплення, запам’ятайте положення пружин і фіксаторів, очистіть посадочні місця та дотримуйтеся порядку складання для свого гальмівного механізму. Мастило не повинно потрапляти на накладки або поверхню диска, з якою вони контактують. Кріплення затягують за вимогами виробника техніки, а колодки фіксують штатними деталями, зберігаючи передбачену рухливість.

Після складання кілька разів натисніть на гальмо, щоб колодки зайняли робоче положення. Переконайтеся, що механізм відпускає диск і не тримає його постійно затиснутим. Перевірте гальмування на малій швидкості в безпечному місці та виконайте припрацювання нових накладок за інструкцією виробника. Перекіс або неправильна посадка можуть спричинити постійне тертя й перегрів, тому заїдання та нерівномірний контакт усувають до звичайної експлуатації.
