Поворотний кулак ATV 125/150, EATV 60V правий, під дискове гальмо

Правий поворотний кулак ATV 125/150, EATV 60V під дискове гальмо

Деталь призначена для правого боку передньої частини квадроциклів із позначеннями ATV 125/150 та EATV 60V, у яких застосовано дискове гальмо. Поворотний кулак поєднує колісну частину з підвіскою та кермовим приводом: задає положення маточини, передає поворот від кермової тяги й утворює точки приєднання деталей, що спрямовують колесо. Від його геометрії залежить взаємне положення маточини, гальмівного диска, супорта та важелів підвіски.

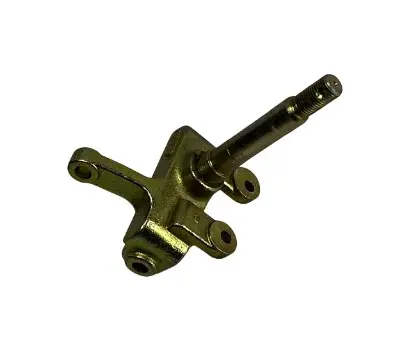

Конструкція має видовжену вісь під маточинну частину, різьбову ділянку на кінці та кілька монтажних вушок. Вона розрахована на певну схему кріплень, тому одного збігу за класом квадроцикла недостатньо. Правий і лівий кулаки дзеркальні та не замінюють один одного: бік визначають із положення водія за напрямком руху.

Як підібрати поворотний кулак

Позначення ATV 125/150 та EATV 60V звужують пошук, проте техніка зі схожими назвами може мати різні рами, маточини й гальмівні механізми. Перед замовленням зіставте стару деталь з усіма посадковими точками нового кулака.

• Бік установлення: потрібен правий кулак; орієнтацію перевіряють за штатним розташуванням деталі на квадроциклі.
• Тип гальма: виконання розраховане на дискову схему. Розташування кріплень супорта має збігтися, щоб він займав правильне положення відносно диска.
• Вісь маточини: порівняйте довжину й діаметр осі, форму посадкових ділянок, положення упорів і параметри зовнішньої різьби.
• Монтажні вушка: перевірте їх кількість, розташування, товщину, діаметри отворів і відстані між центрами.
• Кермове з’єднання: зіставте положення точки кріплення кермової тяги, її виліт і напрямок відносно осі колеса.
• Загальна геометрія: вигини, кути та зміщення осі мають повторювати знятий правий кулак. Відмінності можуть змінити положення колеса або завадити складанню гальма.

Напруга 60V належить до позначення електричної версії квадроцикла й сама по собі не визначає геометрію ходової частини. Для ATV 125/150 також не слід добирати кулак лише за числом у назві: вирішальним залишається збіг конфігурації кріплень.

Коли потрібна заміна

Поворотний кулак перевіряють після сильного удару колесом, за порушення положення колеса, пошкодження різьби осі, появи тріщин, деформації вушок або люфту в місцях з’єднання. Зігнуту деталь неможливо правильно компенсувати регулюваннями. Разом із кулаком оглядають маточину та її підшипники, шарнірні опори важелів, наконечник кермової тяги, гальмівний диск, супорт і кріплення.

Установлення та контроль після ремонту

Монтаж виконують на стійко зафіксованому квадроциклі після очищення спряжених поверхонь. Кулак має з’єднуватися з важелями та кермовою тягою без підгинання чи розсвердлювання вушок. Маточинна частина повинна встановлюватися на вісь штатним способом, а різьбове з’єднання — закручуватися без заїдання. Моменти затягування та порядок установлення шайб, фіксаторів і шплінтів обирають за настановою конкретної моделі.

• До остаточного затягування переконайтеся, що шарніри стоять у штатному положенні, а кріплення відповідає з’єднанню.
• Після складання перевірте вільне обертання колеса, відсутність осьового люфту та контакту рухомих деталей.
• Проконтролюйте центрування супорта відносно гальмівного диска та відсутність підклинювання.
• Поверніть кермо в обидва боки до крайніх положень і переконайтеся, що тяга, супорт та колесо не торкаються сусідніх деталей.
• Після втручання в передню підвіску перевірте положення коліс і налаштування кермового управління за вимогами квадроцикла.

Цей правий поворотний кулак придатний для ремонту, коли одночасно збігаються позначення платформи, дисковий тип переднього гальма, бік установлення та геометрія кріплень. Послідовне зіставлення зі знятою деталлю допомагає відновити правильне з’єднання маточини, підвіски та кермового привода.
