Задній перемикач швидкостей DS із кріпленням на вісь

Задній перемикач DS із кріпленням на вісь

Модель призначена для велосипедної трансмісії із зовнішнім набором задніх зірок. Перемикач переводить ланцюг між зірками за командою манетки та водночас підтримує його натяг під час вибору різних передатних відношень. Таке рішення застосовують під час ремонту велосипеда, на якому задній перемикач встановлюється через окрему пластину-гак на вісь колеса, а не прикручується безпосередньо до штатного тримача рами.

Призначення та конструкція

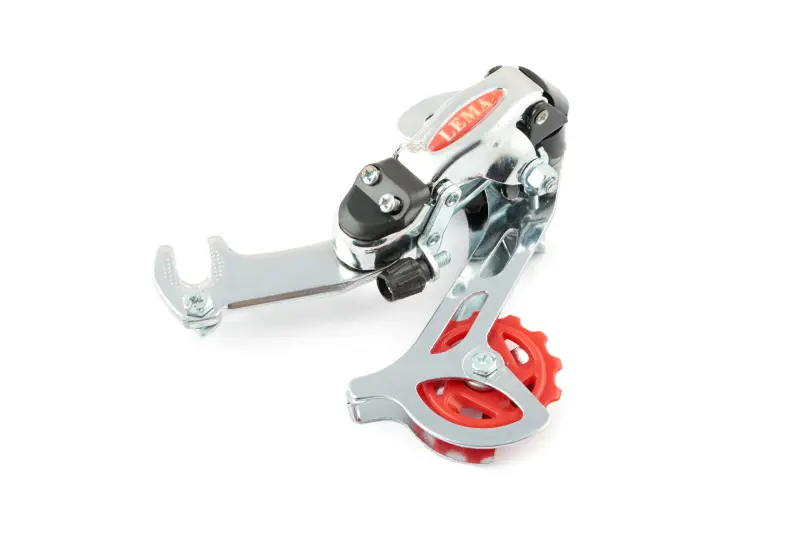

DS виконаний як задній механізм перемикання з осьовим кріпленням. Конструкція має пластину-гак для фіксації в зоні задньої осі, підпружинену рамку, два напрямні ролики, місце підведення троса та кріплення троса. Ролики ведуть ланцюг заданою лінією, а рамка компенсує зміну потрібної довжини ланцюга під час переходу між задніми зірками. Срібляста основна частина поєднується з чорними деталями та червоними роликами.

Перемикач підходить для заміни деталі того самого призначення й такого самого способу монтажу. Кріплення «на вісь» є ключовою ознакою цієї версії: її не слід плутати з моделями, що встановлюються на окремий півень рами або мають інший приєднувальний вузол. Правильно підібрана геометрія кріплення дає змогу розташувати рамку відносно блока зірок так, щоб ланцюг проходив через ролики без перекосу.

Що перевірити під час вибору

• Спосіб установлення. На велосипеді має бути передбачене кріплення заднього перемикача пластиною-гаком на вісь заднього колеса.
• Положення та форма кріплення. Зіставте пластину, упор, посадкову зону й вільний простір біля дропаута зі знятою деталлю.
• Параметри трансмісії. До встановлення перевірте кількість задніх зірок, сумісність із манеткою, діапазон блока зірок і потрібну місткість рамки.
• Ланцюг і ролики. Ширина ланцюга має відповідати трансмісії, а його довжина — забезпечувати роботу на крайніх поєднаннях передач без надмірного натягу або провисання.
• Стан сусідніх деталей. Зношений ланцюг, пошкоджені зубці, тугий трос або деформована зона кріплення можуть заважати точному налаштуванню навіть після заміни перемикача.

Установлення та налаштування

Монтаж починають із надійної фіксації гака на задній осі та перевірки положення перемикача відносно зірок. Потім ланцюг проводять через обидва ролики рамки в правильній послідовності, приєднують трос і задають початковий натяг. Обмежувальні гвинти виставляють так, щоб ланцюг не сходив за крайні зірки в бік спиць або дропаута. Після цього натягом троса домагаються послідовного переходу по всьому доступному діапазону.

Після регулювання варто прокрутити педалі на піднятому задньому колесі та по черзі перевірити кожну передачу. Рамка й ролики мають рухатися вільно, ланцюг — утримуватися на вибраній зірці, а механізм — не торкатися спиць, рами та блока зірок. Завершальну перевірку проводять під невеликим навантаженням, адже поведінка трансмісії без навантаження не завжди виявляє неточне регулювання троса.

Коли потрібна заміна

Причиною заміни зазвичай стають погнута рамка, відчутний люфт, слабка поворотна пружина, пошкодження кріплення або зношення роликів. Такі несправності проявляються затримкою переходу між зірками, самовільним зміщенням ланцюга, підвищеним шумом чи нестабільним натягом. Перед вибором порівняйте тип кріплення та загальне компонування з попереднім перемикачем, а після монтажу обов’язково виконайте повне налаштування — саме переставлення троса не забезпечує коректної роботи трансмісії.
