Задний переключатель скоростей DS с креплением на ось

Задний переключатель DS с креплением на ось

Модель предназначена для велосипедной трансмиссии с внешним набором задних звезд. Переключатель перемещает цепь между звездами при команде от манетки и одновременно поддерживает ее натяжение при выборе разных передаточных отношений. Такое решение используют при ремонте велосипеда, на котором задний переключатель устанавливается через отдельную пластину-крюк на ось колеса, а не прикручивается непосредственно к штатному держателю рамы.

Назначение и конструкция

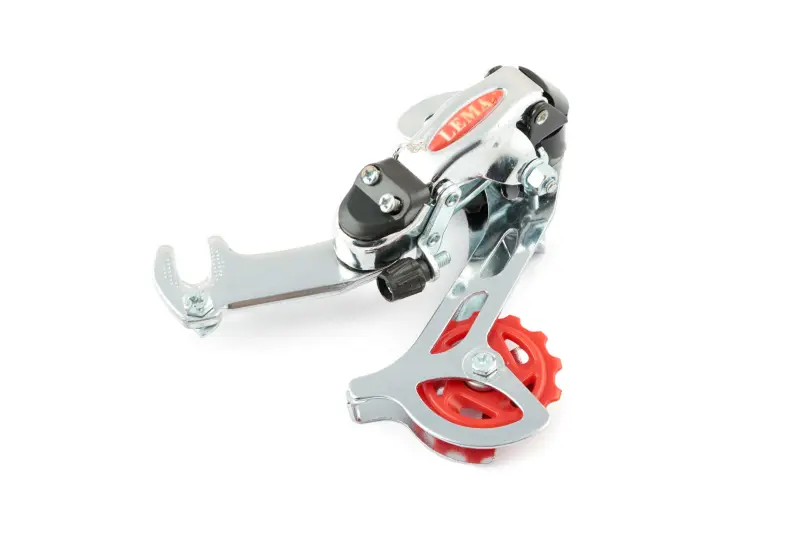

DS выполнен как задний механизм переключения с осевым креплением. В конструкции предусмотрены пластина-крюк для фиксации в зоне задней оси, подпружиненная рамка, два направляющих ролика, место подвода троса и крепеж троса. Ролики ведут цепь по заданной линии, а рамка компенсирует изменение необходимой длины цепи при переходе между задними звездами. Серебристая основная часть сочетается с черными деталями и красными роликами.

Переключатель подходит для замены детали того же назначения и того же способа монтажа. Крепление «на ось» является ключевым признаком этой версии: ее не следует путать с моделями, которые ставятся на отдельный петух рамы или имеют иной присоединительный узел. Правильно выбранная геометрия крепления позволяет расположить рамку относительно блока звезд так, чтобы цепь проходила через ролики без перекоса.

Что проверить при подборе

• Способ установки. На велосипеде должно быть предусмотрено крепление заднего переключателя пластиной-крюком на ось заднего колеса.
• Положение и форма крепежа. Сопоставьте пластину, упор, посадочную зону и свободное пространство возле дропаута со снятой деталью.
• Параметры трансмиссии. До установки проверьте число задних звезд, совместимость с используемой манеткой, диапазон блока звезд и требуемую емкость рамки.
• Цепь и ролики. Ширина цепи должна соответствовать трансмиссии, а ее длина — обеспечивать работу на крайних сочетаниях передач без чрезмерного натяжения или провисания.
• Состояние соседних деталей. Изношенная цепь, поврежденные зубья, тугой трос или деформированная зона крепления могут мешать точной настройке даже после замены переключателя.

Установка и настройка

Монтаж начинают с надежной фиксации крюка на задней оси и проверки положения переключателя относительно звезд. Затем цепь проводят через оба ролика рамки в правильной последовательности, подключают трос и задают исходное натяжение. Ограничительные винты выставляют так, чтобы цепь не уходила за крайние звезды в сторону спиц или дропаута. После этого натяжением троса добиваются последовательного перехода по всему доступному диапазону.

После регулировки полезно прокрутить педали на вывешенном заднем колесе и поочередно проверить каждую передачу. Рамка и ролики должны двигаться свободно, цепь — удерживаться на выбранной звезде, а механизм — не касаться спиц, рамы и блока звезд. Финальную проверку проводят под небольшой нагрузкой, поскольку поведение трансмиссии без нагрузки не всегда показывает неточную регулировку троса.

Когда требуется замена

Причиной замены обычно становятся погнутая рамка, заметный люфт, слабая возвратная пружина, повреждение крепления или износ роликов. Эти неисправности проявляются задержкой перехода между звездами, самопроизвольным смещением цепи, повышенным шумом либо нестабильным натяжением. Перед покупкой сравните тип крепления и общую компоновку с прежним переключателем, а после монтажа обязательно выполните полную настройку — одна лишь перестановка троса не обеспечивает корректную работу трансмиссии.
