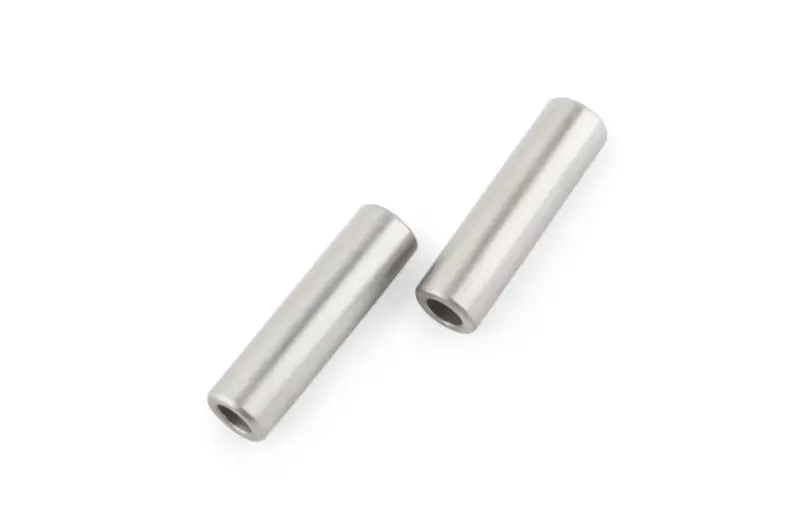

Напрямні клапанів 175N/180N (7/9 к.с.), пара, DIGGER

Напрямні клапанів DIGGER для двигунів 175N/180N

Пара напрямних призначена для ремонту клапанного механізму дизельних двигунів 175N і 180N потужністю 7/9 к.с., які застосовують на мотоблоках. Деталі встановлюються в головці циліндра та задають стрижням клапанів правильний напрямок під час відкривання й закривання. Від стану цього сполучення залежать стабільність руху клапанів, величина бічного люфту та рівномірність контакту клапанних тарілок із сідлами.

Напрямна охоплює стрижень клапана й утримує його відносно осі посадкового місця. Коли зазор у цій парі збільшується через зношення, клапан отримує зайве поперечне переміщення. Унаслідок цього його посадка може ставати менш точною, а стрижень, сідло й тарілка зазнають додаткового навантаження. Збільшений зазор між стрижнем і напрямною також належить до причин підвищеної витрати оливи та появи блакитного диму. Установлення справних деталей допомагає відновити передбачений напрямок руху клапанів після дефектування головки циліндра.

Коли потрібно перевірити напрямні

Стан деталей оцінюють під час ремонту головки, за помітного поперечного люфту клапана, нерівномірного зношення стрижня або посадкової поверхні, підвищеної витрати оливи, блакитного вихлопу чи стороннього шуму з боку клапанного механізму. Такі ознаки не вказують лише на одну можливу несправність, тому перед заміною потрібно перевірити самі клапани, сідла та інші сполучені деталі. Рішення приймають після вимірювання зазору між стрижнем клапана і втулкою, а не тільки за зовнішнім станом.

Що врахувати під час добору

• Призначення: напрямні для клапанного механізму в головці циліндра.
• Сумісність: дизельні двигуни сімейства 175N і 180N, заявлена потужність — 7/9 к.с.
• Кількість: дві напрямні, що відповідає парі деталей для двоклапанної головки.
• Виконання: циліндричні втулки з наскрізним внутрішнім каналом під стрижень клапана.
• Бренд: DIGGER.

Позначення двигуна потрібно перевірити безпосередньо на встановленому моторі: одного збігу потужності недостатньо, адже в деталей для подібних дизельних двигунів можуть відрізнятися зовнішній діаметр, внутрішній канал, довжина та посадка в головці. Перед замовленням порівняйте ці параметри зі знятими напрямними й виміряйте стрижні клапанів. Якщо старі клапани мають виражене вироблення, установлення нових втулок без перевірки їхнього стану не забезпечить правильного зазору.

Установлення та контроль після ремонту

Заміна виконується після зняття й розбирання головки циліндра. Старі напрямні виймають відповідним технологічним оснащенням, не пошкоджуючи посадкові отвори. Нові деталі мають бути встановлені з правильною посадкою та положенням, а фактичний зазор зі стрижнями потрібно перевірити вимірювальним інструментом. Спосіб монтажу, допустимі розміри та подальше оброблення визначають за ремонтними даними конкретного двигуна.

Після встановлення перевіряють вільне переміщення клапанів без відчутного бічного люфту й заїдань, стан сідел і точність прилягання тарілок. Потім клапанний механізм складають та регулюють зазори відповідно до вимог двигуна 175N або 180N. Такий підхід дає змогу використати пару напрямних як частину повноцінного ремонту головки, а не обмежуватися заміною деталей без контролю сполучень.
