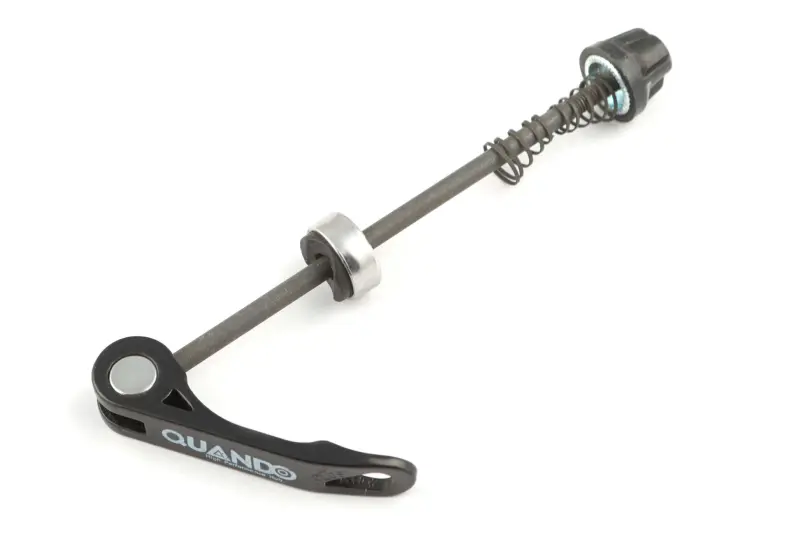

Ексцентрик втулки велосипеда QND, 190 мм

Ексцентрик велосипедної втулки QND завдовжки 190 мм

Швидкознімний ексцентрик призначений для фіксації велосипедного колеса з втулкою, розрахованою на встановлення стяжного стрижня. Він проходить крізь порожнисту вісь втулки та під час закривання важеля притискає колесо до дропаутів рами або вилки. Така конструкція дає змогу знімати й установлювати колесо без гайкового ключа — це зручно під час ремонту камери, заміни покришки, перевезення велосипеда та обслуговування втулки.

Довжина ексцентрика становить 190 мм. Конструкція містить довгий стяжний стрижень, важіль із кулачковим механізмом, регулювальну гайку та дві конічні пружини. Важіль створює потрібне притискне зусилля під час закривання, а гайка з протилежного боку слугує для попереднього налаштування затиску. Пружини утримують стрижень ближче до центра порожнистої осі, полегшуючи зняття та повторне встановлення колеса.

Що врахувати під час добору

Розмір 190 мм потрібно зіставити зі встановленим ексцентриком і геометрією конкретної втулки. Сама лише ширина рами не визначає сумісність: значення мають загальна довжина стрижня, довжина різьбової ділянки, товщина дропаутів і виступання порожнистої осі втулки. Після встановлення регулювальна гайка має надійно заходити на різьбу, а гладка частина стрижня не повинна перешкоджати затягуванню.

• Тип кріплення: швидкознімний ексцентрик для втулки з порожнистою віссю та відкритими дропаутами.
• Заявлена довжина: 190 мм.
• Регулювання: різьбова гайка дає змогу налаштувати зусилля перед закриванням важеля.
• Конструкція: стрижень, кулачковий важіль, регулювальна гайка та конічні пружини.
• Призначення: фіксація колеса в посадкових місцях рами або вилки.

Перед замовленням варто зняти старий ексцентрик і порівняти його повну довжину, робочу відстань між притискними поверхнями, діаметр стрижня та довжину різьби. Також потрібно переконатися, що на велосипеді застосоване саме швидкознімне кріплення: ексцентрик проходить усередині порожнистої осі, тоді як суцільна вісь під зовнішні гайки та наскрізна вісь із різьбовим з’єднанням потребують деталей іншого типу. Розмір 190 мм не можна автоматично пов’язувати з певним діаметром колеса або конкретною моделлю велосипеда.

Установлення та перевірка

Під час монтажу стрижень проводять крізь порожнисту вісь втулки, колесо повністю встановлюють у дропаути, а регулювальну гайку закручують вручну. Натяг налаштовують за відкритого важеля: гайку потроху підтягують, після чого важіль закривають до впевненого притискання. Важіль не слід використовувати як звичайну гайку, обертаючи його навколо стрижня замість закривання кулачкового механізму.

У закритому положенні важіль не повинен упиратися в перо рами, вилку, гальмівний механізм або інші деталі. Після монтажу перевіряють, що колесо встановлене рівно, вільно обертається, не має люфту та не зміщується в дропаутах. Якщо важіль закривається без відчутного опору, затиск потрібно відрегулювати гайкою. Надмірно туге закривання також потребує повторного налаштування, а пошкоджений чи деформований ексцентрик необхідно замінити.

Ця модель підходить для ремонту або заміни швидкознімного кріплення за умови підтвердженого збігу довжини та посадкової схеми. Точна перевірка старої деталі особливо важлива, якщо втулку, колесо або раму раніше змінювали: їхні параметри можуть відрізнятися від початкової конфігурації велосипеда.
