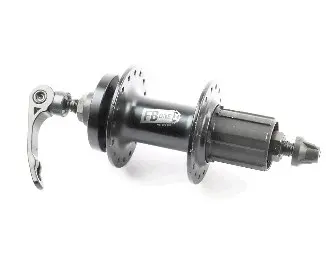

Втулка заднього колеса велосипеда FB-A282В, алюміній, 14G×32H, під касету 8–11 зірок, дискове гальмо, ексцентрик, чорна

Задня велосипедна втулка FB-A282В призначена для колеса з касетою на 8–11 зірок і дисковим гальмом. Вона алюмінієва, чорного кольору, має 32 отвори для спиць 14G та кріплення ексцентриком. Конструкція передбачає два промислові підшипники 6200 2RS. Втулка з’єднує колесо з рамою через вісь, утримує спиці та передає зусилля від касети на колесо під час педалювання.

Як влаштована втулка

Для касети слугує шліцьовий барабан із механізмом вільного ходу. Коли велосипедист обертає педалі, він передає крутний момент колесу; під час руху накатом колесо продовжує обертатися без обертання педалей. Спиці розташовуються у двох фланцях. Позначення 32H вказує на 32 спицеві отвори, а 14G — на калібр спиць, що відповідає діаметру близько 2 мм. Кількість отворів у втулці та ободі має збігатися.

Плавність обертання корпусу відносно осі забезпечують підшипники. Суфікс 2RS означає гумові ущільнення з обох боків підшипника. Для заміни враховують повне позначення 6200 2RS, а також стан посадочних місць. Ексцентрик затискає колесо в дропаутах рами. Його регулюють так, щоб важіль закривався з належним натягом; закручування важеля замість правильного закривання не забезпечує передбаченої роботи кріплення.

Перевірка сумісності

Почніть із порівняння з демонтованою втулкою: виміряйте відстань між опорними торцями, звірте кінці осі та спосіб фіксації колеса. Далі перевірте профіль шліців і довжину барабана під вашу касету, потребу в проставних кільцях. Самої кількості зірок недостатньо для підбору, адже касета має відповідати посадці барабана. Для дискового гальма також необхідно зіставити кріплення ротора та його розташування відносно каліпера.

Якщо втулку ставлять у наявний обід, довжину спиць перевіряють заново. На неї впливають діаметр фланців, відстань між ними та їхнє положення відносно середини втулки. Збіг кількості отворів ще не означає, що старі спиці підійдуть. Закоротка спиця має недостатнє зачеплення різьби з ніпелем, а задовга може впертися в його кінець. Це заважає правильно натягнути й відцентрувати колесо.

Ознаки несправності

Втулку варто перевірити, якщо колесо має боковий люфт, обертається ривками, хрустить під навантаженням або привід прослизає під час педалювання. Причиною можуть бути зношені підшипники, пошкоджена вісь чи механізм вільного ходу. Огляньте фланці навколо спицевих отворів: тріщини та деформації впливають на надійність кріплення спиць. Коли проблема лише в підшипниках, оцініть можливість їх окремої заміни; пошкоджену посадку в корпусі нові підшипники не відновлять.

Заміна та складання колеса

Для встановлення втулки знімають колесо, касету й гальмівний ротор, після чого розбирають спицювання. Перевіряють обід, спиці та ніпелі, замінюють деталі з пошкодженнями. Колесо складають зі спицями відповідної довжини, вирівнюють биття та контролюють центрування обода відносно рами. Після монтажу касети й ротора закривають ексцентрик і перевіряють, чи немає люфту, чи вільно обертається колесо та чи працює вільний хід. Ротор не повинен постійно терти об колодки. Невідповідність посадочних розмірів не виправляють надмірним затягуванням кріплення.
