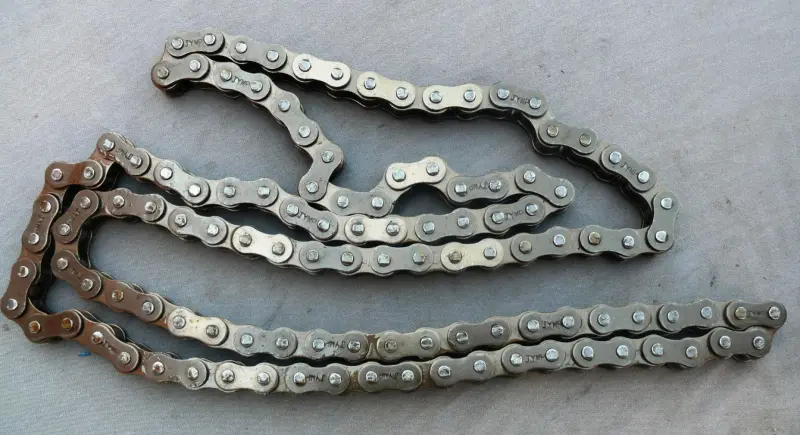

Приводний ланцюг VDK 428-116L для Active, Zongshen ZS125/150J і Suzuki Katana 125

Приводний ланцюг VDK 428-116L для мотоцикла

Мотоциклетний ланцюг розмірного стандарту 428 завдовжки 116 ланок призначений для приводу заднього колеса на сумісних моделях Active, Zongshen ZS125/150J і Suzuki Katana 125. Він передає крутний момент від ведучої зірки до веденої, тому його стан безпосередньо впливає на плавність руху, реакцію мотоцикла на відкривання газу та роботу всього ланцюгового приводу.

Виконання 428-116L визначає два головні параметри добору: типорозмір 428 і кількість ланок 116. Перевіряти потрібно обидва значення одночасно. Збігу лише за моделлю двигуна або робочим об’ємом недостатньо: на мотоциклах різних років і модифікацій можуть застосовуватися інші зірки, передатні числа та довжини ланцюга.

Призначення та конструкція

Ланцюг складається зі з’єднаних між собою внутрішніх і зовнішніх пластин, пальців та роликів. Ролики входять у зачеплення із зубцями передньої та задньої зірок, забезпечуючи передавання тяги на колесо. Рухомість кожного з’єднання потрібна для рівномірного огинання зірок: заклинені ланки спричиняють ривки, посилюють шум і прискорюють зношування сполучених деталей.

Модель розрахована на привод стандарту 428 і містить 116 ланок. Вона застосовується на зазначених у назві версіях Active, Zongshen ZS125/150J та Suzuki Katana 125 за умови, що встановлений комплект зірок і потрібна довжина відповідають цим параметрам. Позначення 428 не можна замінювати близьким на вигляд стандартом: відмінності геометрії не дають належно сумістити ланцюг із зубцями зірок.

Що перевірити перед вибором

• Типорозмір: на мотоциклі мають використовуватися передня та задня зірки під ланцюг 428.
• Довжина: потрібне виконання має налічувати 116 ланок з урахуванням штатного положення осі заднього колеса й діапазону регулювання натягу.
• Модифікація: для Zongshen потрібно звірити версію ZS125 або ZS150J; назва моделі без індексу не завжди визначає конфігурацію приводу.
• Стан зірок: зубці не повинні мати вираженого вироблення, гачкоподібної форми, сколів або помітної нерівномірності.

Практичний спосіб перевірки — зіставити стандарт і кількість ланок зі знятим ланцюгом, а потім перевірити дані настанови саме для своєї модифікації. Старий ланцюг розкладають без перекручування та рахують усі ланки, адже видовження робить порівняння лише за загальною довжиною неточним. Якщо раніше змінювали зірки або передатне відношення, орієнтуватися тільки на заводську назву мотоцикла не можна.

Установлення та подальше обслуговування

Перед монтажем перевіряють співвісність зірок, стан їхніх зубців і вільний хід механізму регулювання заднього колеса. Ланцюг прокладають без перекручування, а після з’єднання переконуються у вільному русі кожної ланки. Спосіб фіксації з’єднувальної ланки та напрямок її встановлення мають відповідати фактичному типу з’єднання; якщо тип замка заздалегідь не визначений, його не можна вибирати лише за позначенням 428-116L.

Натяг виставляють за настановою мотоцикла, вимірюючи провис у визначеній виробником точці. Надмірно натягнутий ланцюг збільшує навантаження на підшипники та вали, а надто вільний сильніше б’є по зірках і може працювати нестабільно. Після регулювання потрібно однаково виставити лівий і правий натягувачі, затягнути кріплення з передбаченим моментом і повторно перевірити вільний хід на різних ділянках ланцюга.

Під час експлуатації ланцюг потребує регулярного огляду, очищення та відповідного змащування. Перевіряють рівномірність натягу, відсутність тугих ланок, корозії, пошкоджених пластин і надмірного видовження. Якщо діапазону регулювання вже бракує або натяг помітно змінюється під час прокручування колеса, привод варто оцінювати комплексно. Сильно зношені зірки здатні швидко погіршити стан нового ланцюга, тому рішення щодо їх подальшого використання приймають після огляду профілю зубців.

VDK 428-116L підходить для планового обслуговування та відновлення приводу сумісного мотоцикла, коли потрібні стандарт 428 і довжина 116 ланок. Точна перевірка цих двох параметрів, модифікації техніки та стану зірок допомагає встановити деталь без невідповідного поєднання компонентів і отримати рівну роботу приводу після правильного регулювання.
