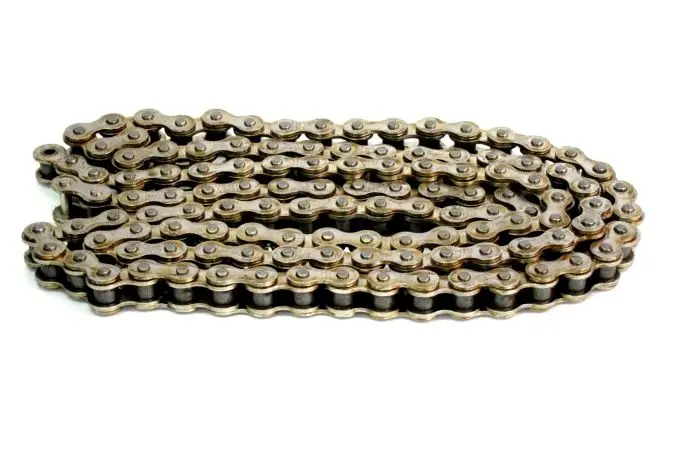

Ланцюг трансмісії JING 428-128H для Zongshen ZS125/150GY, ЯВА, МУРАВЕЙ, жовтий (mod.A)

Ланцюг трансмісії JING 428-128H (mod.A) — жовтий роликовий ланцюг, який передає тягу між ведучою та веденою зірочками. У переліку застосування зазначені Zongshen ZS125/150GY, ЯВА та МУРАВЕЙ. Під час підбору звірте параметри встановленого приводу: сама назва техніки не замінює перевірки типорозміру, довжини ланцюга та відповідності зірочок.

Будова та маркування

Ланки з боковими пластинами й роликами з’єднані рухомими шарнірами. Ролики заходять у западини між зубцями зірочок, а шарніри дають ланцюгу огинати їх під час обертання. Зусилля передається замкненим контуром, тому для рівномірного зачеплення ланцюг має відповідати обом зірочкам.

Типорозмір 428 має крок 12,7 мм — відстань між центрами сусідніх шарнірів. Число 128 означає кількість ланок. Порівнюючи зі знятим ланцюгом, враховуйте повне позначення 428-128H. Жовтий колір відрізняє це виконання, проте підбирають ланцюг насамперед за параметрами приводу.

Ознаки зношення

Перевірити ланцюг варто, якщо його натяг помітно змінюється під час прокручування колеса, окремі ланки погано згинаються, ролики чи пластини пошкоджені. Ривки та сторонній шум також можуть вказувати на проблеми із зачепленням. Через зношення шарнірів загальна довжина збільшується: провисання доводиться усувати дедалі частіше, а ходу натягувача зрештою бракує. Регулювання не відновлює зношені з’єднання.

Бруд, нестача мастила, перекіс зірочок і надмірний натяг прискорюють зношення. Під час заміни огляньте зубці обох зірочок. Загострені вершини, гачкоподібний профіль і нерівномірно вироблені поверхні — причини оцінити потребу в заміні зірочок разом із ланцюгом. На зношених зубцях новий ланцюг швидше втрачає ресурс.

Як перевірити відповідність

Звірте типорозмір ланцюга та зірочок, порахуйте ланки й перевірте запас регулювання натягу. Якщо привід переробляли або встановлювали зірочки з іншою кількістю зубців, враховуйте фактичну конфігурацію. Підрахунок ланок дає точніший орієнтир для підбору довжини, ніж вимірювання зношеного ланцюга рулеткою.

Порівняйте ширину зі знятою деталлю та перевірте проміжки до напрямних і захисних кожухів. Однаковий крок ще не означає, що різні типорозміри взаємозамінні. Помилка може призвести до неправильного зачеплення, контакту із сусідніми деталями або неможливості відрегулювати провисання в потрібних межах.

Що врахувати під час встановлення

Замінюйте ланцюг із вимкненим двигуном, надійно зафіксувавши техніку. Знявши старий ланцюг, перевірте зірочки, напрямні та механізм натягування. Прокладіть новий ланцюг штатним шляхом. Спосіб з’єднання та з’єднувальна ланка мають відповідати його конструкції; для заклепування застосовують відповідний інструмент. Після з’єднання шарнір повинен вільно рухатися, а кріплення — бути належно зафіксованим.

Вирівняйте зірочки й відрегулюйте вільний хід за вимогами конкретної техніки. Прокрутіть колесо вручну та перевірте натяг у кількох положеннях: заїдань протягом повного оберту бути не повинно. Надто тугий ланцюг перевантажує шарніри й опори валів, а надмірне провисання спричиняє удари та збільшує ризик сходження із зірочки. Після монтажу змастіть ланцюг придатним засобом і перевірте регулювання після початкового припрацювання.
