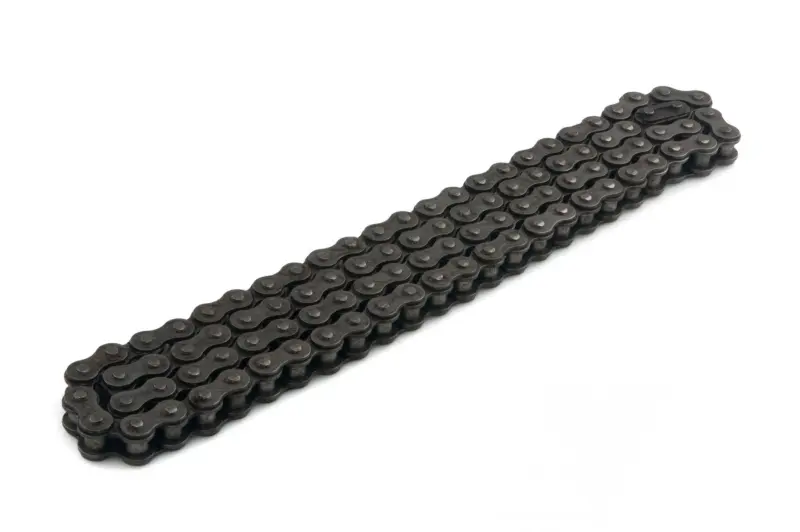

Ланцюг трансмісії 420H-94L Delta, Alpha, Zongshen ZUBR SENTONF

Ланцюг трансмісії 420H-94L передає обертання від ведучої зірки до веденої в ланцюговому приводі. У позначенні застосування наведено Delta, Alpha, Zongshen ZUBR SENTONF. Для заміни слід звірити не лише назву техніки, а й параметри встановленої передачі. Ланцюг має відповідати обом зіркам, а його довжина — дозволяти налаштувати провисання в межах штатного ходу натягувачів.

Позначення та будова

420 — це типорозмір ланцюга з кроком 12,7 мм, 94L означає довжину 94 ланки. Повне позначення виробу — 420H-94L. Зовнішні й внутрішні пластини утворюють ланки, з'єднані рухомими шарнірами, а ролики входять у зачеплення із зубцями зірок. Завдяки рухливості з'єднань ланцюг огинає зірки та передає зусилля між ними. Однаковий крок ще не означає взаємозамінність: ширина та профіль ланцюга також мають відповідати приводу.

Ознаки зношення

Зношення шарнірів призводить до видовження ланцюга: провисання зростає, і натяг доводиться регулювати дедалі частіше. Ривки під навантаженням, нерівномірний шум і різний натяг під час прокручування колеса — приводи перевірити передачу. Окремої уваги потребують тугі ланки, пошкоджені пластини та сильна корозія з'єднань. Бруд у шарнірах, нестача мастила, перекіс зірок і надмірний натяг пришвидшують зношення.

Під час заміни оглядають обидві зірки. Якщо зубці стали гострими, загнутими або зношені нерівномірно, новий ланцюг працюватиме на них із неправильним зачепленням і швидше втратить ресурс. За такого стану зірок передачу доцільно оновлювати комплектом. Варто також перевірити напрямні та заспокоювачі, якщо вони є в конструкції: пошкодження й глибокі канавки на контактних поверхнях можуть заважати руху ланцюга.

Як перевірити відповідність

Зіставте повне маркування старого ланцюга, типорозмір і кількість ланок. Довжину визначайте підрахунком ланок, а не вимірюванням зношеного ланцюга рулеткою. Перевірте розміри встановлених зірок і запас регулювання натягу. Якщо кількість зубців змінювали, ланцюг попередньої довжини може вже не підійти. Також звірте спосіб з'єднання кінців і вимоги до з'єднувальної ланки: її підбирають під конкретний ланцюг, а не лише за зовнішньою схожістю.

Монтаж і контроль натягу

Техніку надійно встановлюють із вимкненим двигуном. Знявши старий ланцюг, перевіряють зубці та співвісність зірок, після чого проводять новий ланцюг штатним шляхом. Кінці з'єднують відповідно до конструкції ланцюга, використовуючи належний інструмент. Після з'єднання перевіряють фіксацію та рухливість ланки: вона має згинатися без заклинювання.

Провисання налаштовують за вимогами конкретної техніки. Колесо прокручують вручну, перевіряють натяг у кількох положеннях і враховують найтугішу ділянку. Надмірний натяг перевантажує підшипники та вали, а завелике провисання може спричинити удари по сусідніх деталях і сходження ланцюга із зірок. Завершивши регулювання, перевіряють кріплення, вільний рух передачі та змащення ланцюга. Після нетривалого припрацювання ще раз контролюють натяг і надійність з'єднання.
