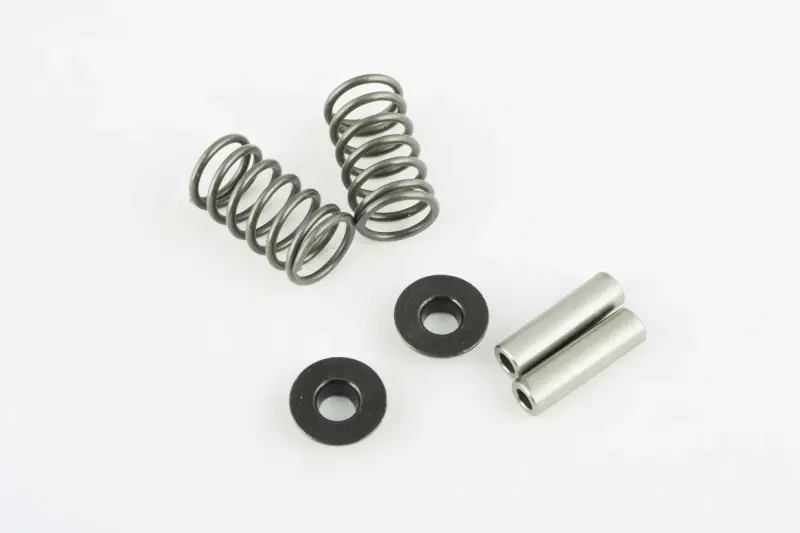

Комплект напрямних клапанів із пружинами й тарілками 175N/180N DIGGER

Комплект напрямних клапанів DIGGER для двигунів 175N/180N

Комплект призначений для ремонту клапанного механізму одноциліндрових дизельних двигунів 175N і 180N, які встановлюють на мотоблоки. Він розрахований на моделі потужністю 7–9 к. с. із водяним охолодженням та об’єднує деталі, потрібні для встановлення двох клапанів у головці циліндра: пару напрямних втулок, дві клапанні пружини й дві опорні тарілки. Такий набір зручний для комплексного обслуговування впускної та випускної сторони, коли зношені сполучені деталі доцільно замінити одночасно.

Призначення деталей

Напрямна втулка задає положення стрижня клапана та підтримує його рух уздовж потрібної осі. Правильне сполучення клапана з напрямною необхідне для точної посадки тарілки клапана на сідло. Пружина повертає клапан у закрите положення, а опорна тарілка бере участь у її фіксації в зібраному механізмі. Узгоджена робота цих компонентів впливає на правильне відкривання та закривання впускного й випускного каналів.

Комплект застосовують під час ремонту головки циліндра, якщо перевірка виявила збільшений бічний люфт клапана в напрямній, зношення посадкових поверхонь або незадовільний стан пружин і тарілок. Ці деталі оцінюють після розбирання та очищення клапанного механізму. Сам по собі сторонній шум чи зміна роботи двигуна не визначає причину несправності: перед заміною потрібно перевірити клапани, напрямні, сідла, пружини, коромисла та встановлені проміжки.

Склад і підтверджена сумісність

• Застосування: клапанний механізм двигуна мотоблока.
• Моделі двигунів: 175N і 180N.
• Тип двигуна: одноциліндровий чотиритактний дизель із водяним охолодженням.
• Діапазон потужності: 7–9 к. с. відповідно до позначення застосовності.
• Склад: дві напрямні втулки, дві пружини та дві опорні тарілки.
• Марка: DIGGER.

Як перевірити відповідність

Під час добору орієнтуйтеся насамперед на позначення двигуна, а не лише на назву мотоблока. Маркування 175N або 180N стосується сімейства силового агрегату, тоді як одну модель техніки могли комплектувати різними двигунами. До початку ремонту порівняйте нові деталі зі знятими за формою, довжиною, зовнішнім і внутрішнім діаметрами напрямних, розмірами пружин та конфігурацією тарілок. Клапани, сухарі й інші компоненти головки циліндра до заявленого складу цього набору не належать.

Наявність позначення 175N/180N не скасовує перевірки розмірів: головка, яку вже ремонтували, могла отримати деталі іншого виконання. Стан стрижнів клапанів також має значення. Встановлення нової напрямної разом із клапаном, що має виражене зношення, не усуває збільшений проміжок. Його перевіряють вимірювальним інструментом і зіставляють із ремонтними вимогами конкретного двигуна.

Установлення та контроль після ремонту

Напрямні замінюють на розібраній головці циліндра із застосуванням відповідної оправки або пресового інструмента. Старі втулки виймають обережно, не пошкоджуючи посадкові отвори, а нові встановлюють на задану глибину. Після запресовування перевіряють проходження стрижня клапана та фактичний проміжок. Потребу в калібруванні отвору, обробленні сідел і притиранні визначають за результатами вимірювань та станом головки; універсального рішення без дефектування немає.

Під час складання пружини й тарілки встановлюють у правильному положенні, а фіксатори клапанів надійно розміщують у передбачених канавках. Для стискання пружин застосовують спеціальне пристосування. Після остаточного складання перевіряють вільний рух клапанів, їх повернення, посадку на сідла та регулюють клапанні проміжки за інструкцією до двигуна. Комплект підходить для планового відновлення клапанного механізму 175N/180N і дає змогу замінити взаємопов’язані деталі однієї пари клапанів під час одного ремонту.
