Паливний насос для дизельного мотоблока 188D з електроклапаном HB AMG

Паливний насос з електроклапаном для дизельного мотоблока 188D подає паливо до форсунки та бере участь у дозуванні подачі. Його справність впливає на запуск, рівномірність роботи двигуна й здатність витримувати навантаження. Електроклапан керує подачею палива. Позначення виробу — HB AMG.

Будова та ознаки несправності

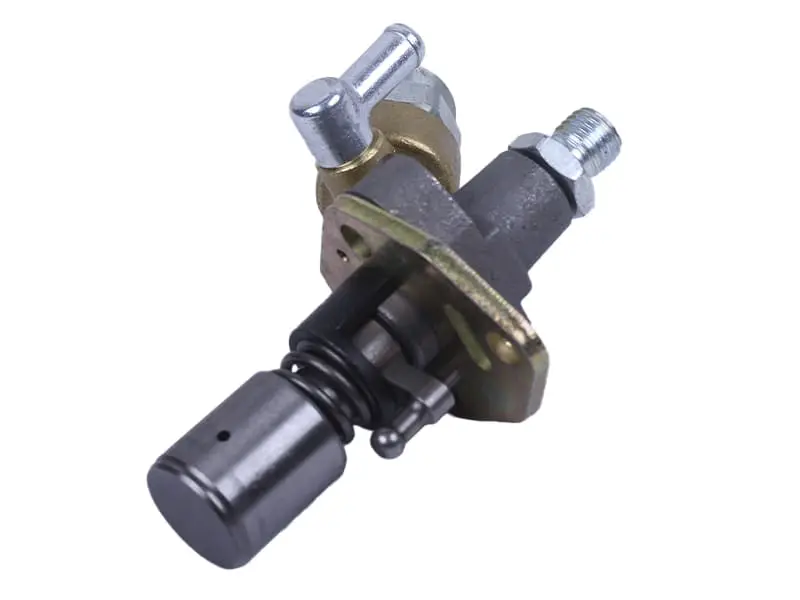

Корпус насоса має монтажний фланець, різьбовий штуцер і патрубки. З боку приводу розташовані виступна частина з пружиною та важіль керування. Взаємне розташування цих деталей визначає, чи стане насос на посадкове місце та чи правильно з'єднається з механізмами двигуна. Подібна форма корпусу ще не означає, що деталі взаємозамінні.

Зношення насосної частини може спричиняти важкий запуск, перебої та втрату тяги під навантаженням. Насос також перевіряють, якщо з'явилися підтікання палива, заклинювання рухомих деталей або немає реакції на керування електроклапаном. Однак за самими цими ознаками насос не бракують: підсмоктування повітря, недостатнє надходження палива та несправність форсунки можуть давати схожі прояви.

Бруд і вода в паливі прискорюють зношення точних сполучень, а пошкодження ущільнень порушує герметичність. Насос замінюють у разі підтвердженого зносу, пошкодження корпусу чи приводу, а також коли усунення зовнішніх причин і належне регулювання не відновлюють подачу.

Як перевірити відповідність

• Зіставте форму фланця, розміщення отворів кріплення та посадкову частину зі знятим насосом.
• Перевірте довжину й форму виступної частини приводу, положення пружини та важеля керування.
• Порівняйте різьбу штуцера, напрямок паливних приєднань і спосіб кріплення трубок.
• Звірте виконання електроклапана, спосіб його підключення та параметри живлення із системою двигуна.

Розміри ділянок, які з'єднуються з двигуном і трубками, перевіряйте окремо. Невідповідна різьба заважає герметичному приєднанню, а інша геометрія приводу або важеля може обмежити рух механізму та порушити дозування палива. Не притягуйте насос до посадкового місця силою кріплення й не згинайте трубку, щоб компенсувати розбіжність приєднань.

Що врахувати під час заміни

Зупиніть двигун, перекрийте подачу палива та очистьте ділянку навколо насоса до розбирання. Від'єднані трубки захистіть від потрапляння бруду. Зафіксуйте положення тяг, ущільнень і регулювальних прокладок, якщо вони є в конструкції. Товщина та порядок розміщення таких прокладок можуть впливати на роботу приводу й момент подачі палива.

Огляньте трубки поруч із насосом, їхні з'єднання, кріплення та тягу керування. Пошкоджені ущільнення замініть відповідними. Під час монтажу переконайтеся, що приводна частина й важіль стали у свої місця без перекосу. Затягування кріплень і регулювання подачі виконують за документацією двигуна.

Після складання видаліть повітря з паливної системи способом, передбаченим для двигуна. Перевірте з'єднання на підтікання, запуск і спрацьовування зупинки. Не шукайте витік палива під тиском рукою. Правильно підібраний і встановлений насос має працювати без витоків та заїдання механізму керування.
