Рейка паливного насоса для двигуна 190N AMG

Рейка паливного насоса для двигуна 190N AMG

Деталь призначена для механізму керування паливним насосом дизельного двигуна 190N, який застосовується на мотоблоках. Вона передає рух від регулятора та органів керування до дозувального механізму насоса. Зміна її положення дає змогу збільшувати або зменшувати подачу пального відповідно до вибраного режиму й навантаження двигуна. Вільне переміщення рейки потрібне для передбачуваної реакції двигуна на керування обертами та коректного припинення подачі пального.

Конструкція та призначення

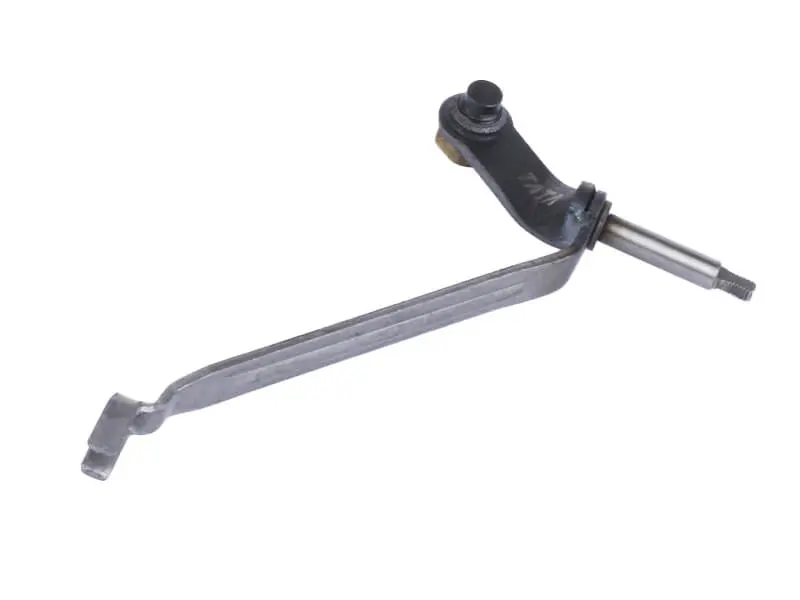

Рейка AMG має вигляд важільної деталі складного профілю. Конструкція містить довге вигнуте плече, шарнірну ділянку, короткий циліндричний валик із фігурним закінченням і верхній палець. Така конфігурація забезпечує зв’язок між приводом регулятора та механізмом паливного насоса. Для цієї деталі має значення не лише відповідність двигуну 190N, а й точне розташування вигинів, шарніра, валика та точок приєднання: від геометрії залежить правильна взаємодія із сусідніми деталями.

Рейку замінюють у разі деформації довгого плеча, пошкодження з’єднувальних ділянок, помітного люфту шарніра або заїдання під час переміщення. Порушення рухомості може супроводжуватися запізнілою реакцією на зміну обертів, неможливістю нормально збільшити чи зменшити подачу пального або ускладненим зупиненням двигуна. Подібні ознаки виникають і через інші несправності паливної апаратури чи регулятора, тому перед ремонтом потрібно перевірити весь механізм керування.

Що перевірити під час підбору

• Модель двигуна. Деталь розрахована на дизельний двигун 190N. Позначення двигуна слід звірити за документацією на техніку або достовірними відомостями про встановлений мотор.
• Виконання паливного насоса. У двигунів однієї серії можуть відрізнятися агрегати різних партій, тому потрібно зіставити конструкцію насоса та схему його привода.
• Геометрію старої деталі. Порівняйте довжину й напрямок плеча, кількість і розташування вигинів, форму шарнірної частини, положення верхнього пальця та закінчення валика.
• Місця з’єднання. Перевірте, як рейка сполучається з тягою регулятора та деталями насоса. З’єднання мають збігатися без підгинання, розточування та примусового встановлення.
• Вільний хід. Після складання рейка повинна рухатися плавно в усьому передбаченому діапазоні, без заклинювання, перекосу й контакту зі сторонніми деталями.

Встановлення та перевірка

Роботи виконують на зупиненому двигуні після очищення зони паливного насоса. Під час розбирання доцільно зафіксувати початкове розташування тяг, пружин і з’єднань регулятора, щоб відновити схему без перестановок. Забруднення не повинні потрапляти всередину насоса. Рейку встановлюють без ударів і примусового згинання; невідповідність посадки вказує на неправильно підібраний варіант деталі або помилку складання.

До запуску вручну перевіряють повний і рівномірний хід механізму, повернення у вихідне положення та можливість перекриття подачі пального. Після складання контролюють запуск, зупинення й реакцію двигуна на зміну режиму. Якщо ремонт зачіпає регулювання паливного насоса або регулятора обертів, роботу слід доручити фахівцеві з дизельної апаратури. Правильний підбір за моделлю 190N і конструкцією знятої рейки допомагає відновити штатну механіку керування без перероблення суміжних деталей.
