Статор генератора мотоблока 175N/180N (7/9Hp) AMG

Статор генератора мотоблока 175N/180N (7/9Hp) AMG — нерухома частина генератора з обмотками, у яких під час обертання ротора виробляється струм. Деталь замінюють у разі пошкодження обмоток, порушення ізоляції або обриву виводів після перевірки несправності. Від справності статора залежить робота генератора та споживачів, підключених до нього за схемою мотоблока.

Будова та робота

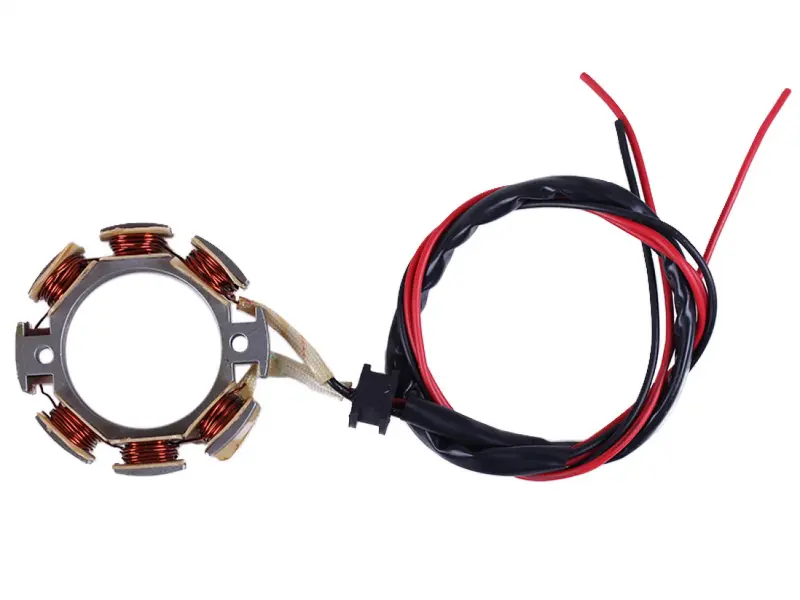

Навколо центрального отвору основи розташовано шість котушок. З боків є кріпильні отвори, назовні виведено проводи в захисній оболонці. Під час підбору має збігатися не лише форма основи: котушки повинні розміщуватися з потрібним зазором до ротора, а виводи — проходити без контакту з рухомими деталями.

Статор працює разом із ротором, тож під час заміни потрібно оглянути поверхні обох деталей. Якщо на старій обмотці залишилися сліди тертя, перевіряють зазор і надійність кріплення сусідніх деталей. Без усунення причини зачіпання нові котушки також можуть отримати механічні пошкодження.

Ознаки несправності

Перевірка статора потрібна, коли генератор перестає виробляти струм, його віддача помітно знижується або живлення споживачів стає нестабільним. Запах перегрітої ізоляції, потемніння обмоток, обірвані чи перетерті виводи допомагають знайти місце пошкодження. До типових причин відмови належать перегрівання, вібрація, волога та пошкодження проводки біля виходу з генератора.

Однакові зовнішні прояви можуть мати різні причини. Перш ніж знімати статор, перевіряють контакти, проводку та решту системи генератора. Обмотки перевіряють на обрив і порушення ізоляції відповідно до схеми двигуна, а виміряні значення порівнюють із сервісними даними. Це допомагає уникнути заміни справної деталі через погане з'єднання або несправність підключеного обладнання.

Як перевірити відповідність

• Зіставте основу зі знятим статором: центральний отвір, форму та розташування кріпильних отворів.
• Порівняйте кількість, розміщення й габарити котушок, від яких залежить зазор до ротора.
• Перевірте кількість виводів, місце виходу проводів, їхню довжину та спосіб приєднання до штатної проводки.
• Звірте параметри генератора з вимогами двигуна й електрообладнання, яке на ньому встановлено.

Збіг кріплень ще не означає відповідності обмоток і підключення. Помилка підбору може спричинити неправильну роботу генератора навіть тоді, коли основа стає на місце. Не визначайте призначення виводу лише за кольором ізоляції: кожен провід підключають за схемою, а спосіб з'єднання має відповідати штатному виконанню.

Заміна та перевірка

До роботи беруться після зупинки й охолодження двигуна, унеможлививши випадковий запуск. Якщо є акумулятор, його від'єднують. Перед демонтажем фіксують прокладання проводів і розташування кріплень. Деталі, що закривають доступ до статора, знімають у порядку, передбаченому інструкцією двигуна; за виводи не тягнуть і по котушках не вдаряють.

Посадкову поверхню очищують, перевіряють кріплення, стан ротора та місце проходу проводів. Зношені ізоляційні втулки й пошкоджений захист проводки відновлюють або замінюють. Основу закріплюють без перекосу, дотримуючись передбаченого затягування, а проводи прокладають без затискання та контакту з гарячими чи рухомими деталями. Після складання перевіряють відсутність зачіпання й роботу генератора за сервісною методикою. Неправильне встановлення або підключення може пошкодити обмотку та пов'язане електрообладнання.
