Котушка генератора мала Delta AMG-2 (обмотка статора)

Котушка генератора мала Delta AMG-2

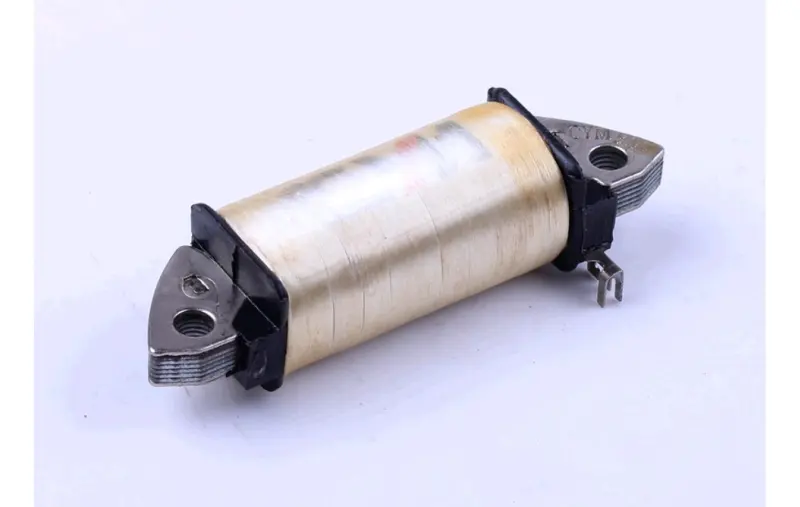

Мала обмотка статора для генераторів мопедів Delta та Alpha з горизонтальними чотиритактними двигунами 139FMB, 147FMH і 152FMH об'ємом від 50 до 125 см³. Кріпиться на спільну основу статора під лівою кришкою картера і виробляє змінний струм, поки маховик-ротор обертається навколо нерухомого статора. Позиція розрахована на генератори, де поруч стоять обмотки різного розміру, і підбирається саме як менша з пари.

Призначення та місце в генераторі

Штатний генератор мопеда зібраний з окремих обмоток на одній сталевій площадці, і кожна підключена власним виводом. Завдяки цьому несправну намотку міняють поштучно: знімається тільки вона, а решта обмоток, проводка й основа статора лишаються на місці. Такий ремонт коштує помітно менше, ніж купівля генератора в зборі, і виконується звичайним набором ключів без спецінструменту та перемотування.

Конструкція

Провід намотаний рівними щільними шарами на каркас і посаджений на осердя, набране з тонких сталевих пластин. Шихтований магнітопровід зменшує вихрові втрати й нагрів під час тривалої роботи двигуна на високих обертах, тому обмотка спокійно витримує режим постійної їзди. Витки вкриті лаковою ізоляцією, а по торцях намотки стоять пластикові щічки, які утримують провід від зміщення й перетирання об сусідні деталі під вібрацією мотора.

• Шихтоване сталеве осердя — менший нагрів і втрати на тривалих обертах
• Пластикові торцеві щічки тримають витки та захищають провід від перетирання вібрацією
• Плоскі ножові виводи під клеми штатної проводки — підключення без паяння й переробки джгута
• Дві монтажні лапи з отворами під гвинти — обмотка сідає на штатні посадкові місця статора

Як підібрати

Генератори мопедів цієї родини різняться кількістю та розміром обмоток, тому перед купівлею зніміть ліву кришку картера й огляньте свій статор. Вирішальних параметрів три: габарити корпусу намотки, відстань між кріпильними отворами лап і тип виводів. Звірте їх зі старою деталлю — якщо збігаються, обмотка стане на штатне місце без доопрацювання площадки. Окремо подивіться, скільки обмоток на статорі й котра з них менша: під цю позицію підходить саме мала, а не велика намотка.

Коли час міняти

Типові приводи для заміни — зникла підзарядка акумулятора, тьмяне чи миготливе світло фари, яке не набирає яскравості з обертами, і нестабільна робота електрики на гарячому двигуні. Стан намотки перевіряють мультиметром: у справної обмотки між виводом і корпусом є кінцевий опір, а обрив, нульовий опір або пробій на масу означають, що деталь своє відпрацювала. Часто обмотка потерпає від масла й бруду під кришкою, тому під час заміни варто одразу перевірити сальник і прокладку кришки генератора.

Встановлення

Обмотка ставиться на штатні точки кріплення статора й притягується гвинтами через лапи осердя; після затягування переконайтеся, що між намоткою та маховиком лишається вільний зазор і провід не торкається обертових деталей. Виводи під'єднуються до клем джгута, а сам провід прокладається штатною трасою та фіксується, щоб його не підтягнуло до ротора. Перед складанням кришки очистіть посадкову площадку від масла й стружки — це помітно продовжує ресурс нової намотки.

Мала котушка генератора Delta AMG-2 — недорога ремонтна позиція для відновлення електрики мопеда без заміни генератора цілком. Її беруть і на поточний ремонт, і про запас: обмотки виходять з ладу від вібрації, перегріву та масла, а без робочого генератора мопед швидко садить акумулятор і лишається без світла.
