Реле заряджання Active, 4 проводи, AMG-3

Реле заряджання Active на 4 проводи призначене для заміни регулятора в системі заряджання акумулятора. Воно допомагає підтримувати напругу, потрібну для живлення бортового обладнання та відновлення заряду батареї під час роботи двигуна. Від справності регулятора залежить, чи отримуватиме акумулятор заряд без надмірної напруги. Позначення товару — AMG-3.

Будова та підключення

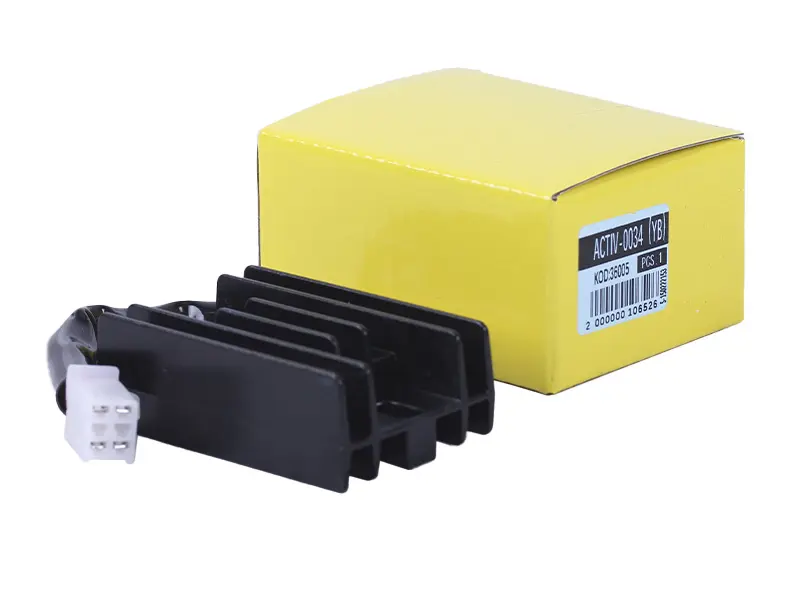

Реле має чорний корпус із виступними ребрами й вивід із білою з’єднувальною колодкою. Ребра збільшують поверхню відведення тепла, тому навколо корпусу потрібно залишити вільний простір. Колодка під’єднує регулятор до проводки техніки. Її форма, розташування контактів і призначення проводів мають відповідати демонтованій деталі: самої однакової кількості проводів для правильного підбору недостатньо.

Ознаки несправності

Регулятор перевіряють, коли акумулятор погано заряджається, швидко втрачає заряд після поїздки або напруга заряджання виходить за межі, передбачені для техніки. Надмірне нагрівання батареї та часте перегорання ламп також можуть свідчити про порушення регулювання. Водночас такі прояви трапляються через слабкі контакти, пошкоджені проводи, несправність генератора чи акумулятора, тож міняти реле лише за одним симптомом не варто.

Щоб встановити причину, вимірюють напругу на клемах батареї в режимах, зазначених у документації техніки. Поруч із регулятором перевіряють колодку, клеми та з’єднання з масою. Потемніння контактів, окислення, сліди оплавлення й ненадійне з’єднання можуть заважати заряджанню навіть зі справним реле. Якщо залишити пошкоджений роз’єм, після заміни деталі проблема здатна повторитися.

Як підібрати заміну

Зіставте зі старим регулятором кількість проводів, форму колодки та схему розташування її контактів. Перевірте розміри корпусу, спосіб кріплення й можливість прокласти вивід до штатного роз’єму без натягу. Ребра не повинні впиратися в сусідні деталі. Електричні параметри та призначення кожного контакту звіряють зі схемою конкретної техніки. Колір ізоляції може допомогти зорієнтуватися, але не замінює перевірку розпінування.

Монтаж і контроль заряджання

Перед роботою вимикають запалювання та від’єднують акумулятор у послідовності, визначеній інструкцією техніки. До демонтажу зручно позначити положення колодки й запам’ятати маршрут проводів. Нове реле встановлюють на штатне місце, надійно закріплюють і під’єднують без перекосу роз’єму. Проводи не перетискають кріпленням і не прокладають біля гарячих поверхонь або рухомих частин. Під час з’єднання клеми не мають зміщуватися всередину колодки.

Разом із регулятором оглядають відповідну колодку проводки, прилеглу частину джгута та місця з’єднання з масою. Оплавлений роз’єм і пошкоджені клеми замінюють за потреби. Після підключення акумулятора перевіряють роботу заряджання за вимогами техніки та переконуються в надійності контакту. Помилка в розпінуванні або невідповідний регулятор можуть спричинити відсутність заряду, перегрів проводки, пошкодження батареї чи бортового обладнання.
