Пружина кінцевика гальмівної лапки Delta AMG

Пружина кінцевика гальмівної лапки Delta AMG з’єднує педаль ножного гальма з приводом вимикача стоп-сигналу. Коли водій натискає педаль, пружина передає рух до вимикача, щоб під час гальмування засвічувався стоп-сигнал. Її стан і правильний натяг впливають на узгоджену роботу педалі та кінцевика. Гальмівне зусилля до колеса ця пружина не передає: вона приводить у дію вимикач.

Як влаштована пружина

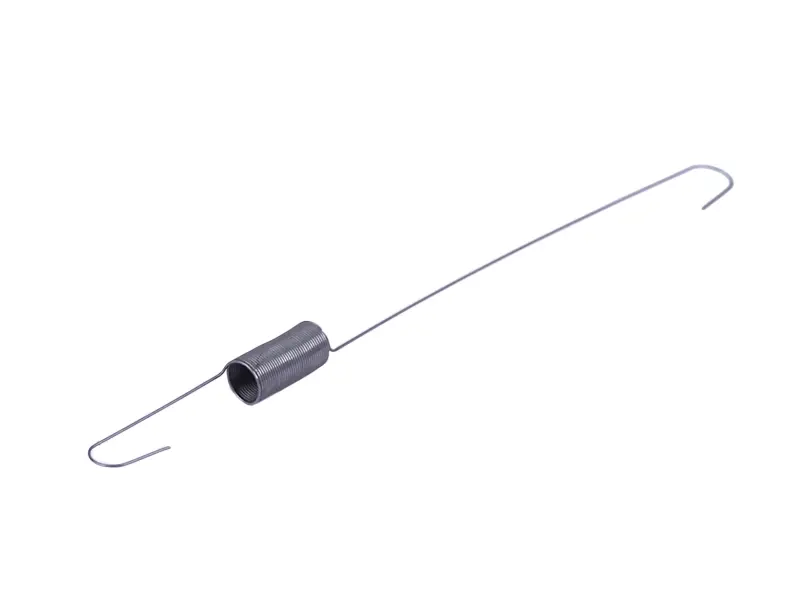

Конструкція має виту частину, два видовжені кінці різної довжини та відкриті гачки для зачеплення. Завдяки такій формі пружина сполучає віддалені одна від одної точки кріплення на педалі й вимикачі. Витки пружно розтягуються під час натискання, а гачки утримують з’єднання. Для добору мають значення розташування витої частини, форма зачепів і напрямок їхнього вигину. Пружина повинна тягнути привід уздовж потрібного напрямку, без бокового перекосу.

Ознаки пошкодження

Пружину замінюють у разі обриву, тріщини біля гачка, розгинання зачепу, значної корозії або залишкового розтягнення. Якщо після зняття навантаження вона не відновлює початкову форму, момент увімкнення стоп-сигналу може змінюватися. Оглянути з’єднання варто, коли світло вмикається із запізненням, блимає під час руху педалі чи не гасне після її відпускання. Такі прояви бувають і через несправний вимикач: перевірте, чи тримаються обидва гачки та чи вільно рухається його привід.

Добір за знятою деталлю

Порівнюйте пружини без натягу. Звірте довжину між зачепами, довжину кожного прямого кінця, розміри витої частини та товщину дроту. Перевірте також розкриття гачків і їхню орієнтацію: вони мають підходити до штатних кріплень, не впираючись у сусідні деталі. Якщо стара пружина розтягнута чи зламана, орієнтуватися лише на її загальну довжину не варто. Враховуйте відстань між точками кріплення за відпущеної педалі та хід приводу кінцевика.

Задовга пружина залишає зайвий вільний хід, через який вимикач може спрацьовувати пізно. Закоротка здатна тримати його привід постійно натягнутим. Невідповідна пружність теж ускладнює налаштування: надто м’яка пружина розтягується замість потрібного переміщення приводу, а надто жорстка збільшує навантаження на його кріплення. Вкорочування кінців або підгинання гачків не замінює добору деталі з належною геометрією.

Заміна та контроль роботи

Зафіксуйте техніку й запам’ятайте, як стоїть стара пружина. Знімаючи її, притримуйте вільний кінець, щоб гачок не відскочив після розчеплення. Огляньте отвір або вушко на педалі, зачіп приводу та кріплення вимикача. Гострі краї, зношені місця й люфт можуть пошкодити нову пружину або порушити момент спрацьовування. Пошкоджені кріплення та несправний кінцевик доцільно замінити разом із нею.

Заведіть гачки у штатні місця, зберігаючи напрямок тяги й не розтягуючи витки більше, ніж потрібно для встановлення. Пружина має рухатися без тертя об сусідні деталі та не перешкоджати поверненню педалі. Якщо вимикач має регулювання, налаштуйте момент увімкнення стоп-сигналу. Після цього кілька разів плавно натисніть і відпустіть педаль: світло повинно засвічуватися під час гальмування та гаснути після відпускання. Переконайтеся, що обидва гачки залишаються в зачепленні протягом усього ходу.
