Статор генератора 4T CB 250

Статор генератора для 4T CB 250

Деталь призначена для генераторного механізму чотиритактного двигуна сімейства CB 250. Статор залишається нерухомим, поки ротор обертається разом із двигуном: магнітне поле проходить через осердя з обмотками, і в котушках утворюється змінний струм. Далі регулятор-випрямляч перетворює та стабілізує його для заряджання акумулятора й живлення бортових споживачів. Тому справність статора безпосередньо пов’язана з нормальною роботою системи заряджання мотоцикла.

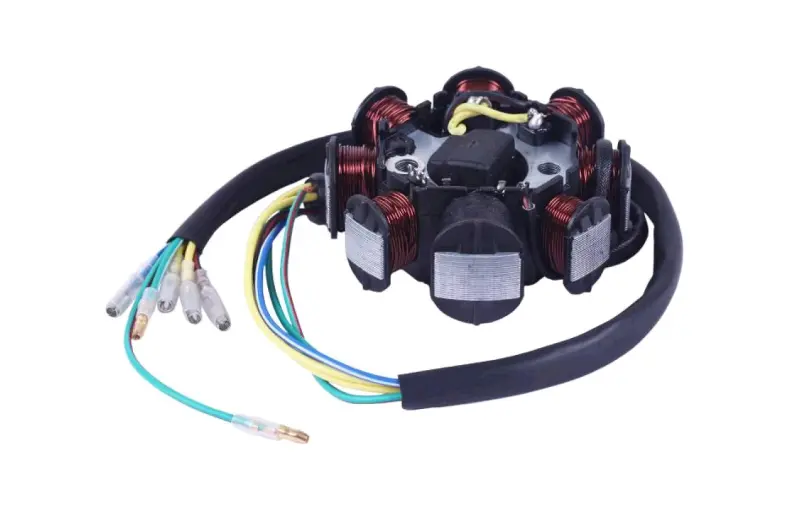

Багатокотушкова конструкція зібрана на кільцевій основі та доповнена вивідним джгутом із кількома проводами й контактними закінченнями. Такий формат дає змогу встановити деталь усередині генераторного механізму та з’єднати її зі штатною проводкою. Котушки, основа та вивідний джгут утворюють єдину збірку: під час заміни не потрібно окремо переносити котушки зі старої основи, проте конфігурацію виводів і точки кріплення слід звірити до монтажу.

Як підібрати статор

Позначення CB 250 саме по собі не виключає відмінностей між версіями двигунів і генераторів. Перед замовленням порівняйте деталь зі знятим статором за посадковою геометрією, розташуванням кріпильних отворів, зовнішнім і внутрішнім діаметром основи, кількістю та розміщенням котушок. Окремо перевірте число проводів, їхні кольори, довжину й напрямок виходу джгута, форму контактних закінчень і спосіб з’єднання зі штатною проводкою. Навіть за однакового позначення двигуна невідповідність однієї з цих ознак може завадити встановленню або правильному підключенню деталі.

Для точного підбору доцільно заздалегідь зняти кришку генератора й оглянути встановлену збірку, не обмежуючись назвою мотоцикла. Порівнювати потрібно саме конструкцію старого статора та роз’ємну частину проводки. Якщо двигун раніше замінювали або ремонтували з установленням деталей іншої версії, фактична конфігурація генератора важливіша за модельне позначення техніки.

Коли потрібні перевірка та заміна

На несправність системи заряджання можуть указувати розряджання акумулятора під час поїздок, недостатня напруга на його клемах при ввімкненому двигуні, зміна яскравості світла залежно від обертів або сліди перегрівання обмоток і проводів. Ці ознаки не означають, що причина обов’язково в статорі. У генераторній системі разом працюють акумулятор, регулятор-випрямляч, проводка, з’єднання та сам генератор, тому діагностика має охоплювати всі пов’язані компоненти.

Перед заміною перевіряють стан контактів, масу, цілісність джгута й роз’ємів, а потім вимірюють опір і безперервність обмоток за схемою та нормативами конкретного двигуна. Перевірку виконують на від’єднаному роз’ємі генератора; допустимі значення беруть із сервісної документації мотоцикла. Такий порядок допомагає відрізнити обрив або замикання обмотки від несправності регулятора, акумулятора чи поганого контакту.

Установлення

Монтаж виконують після відключення живлення та зняття кришки генератора за процедурою, передбаченою для конкретного двигуна. Статор закріплюють без перекосу, а джгут укладають штатною трасою та фіксують так, щоб його не торкалися ротор, рухомі деталі й поверхні, що нагріваються. Контактні з’єднання мають бути чистими та щільно стикатися. Одночасно оглядають ротор, стан кріплення й місце виходу проводів із кришки.

Після складання перевіряють вільне обертання механізму, надійність з’єднань і напругу заряджання на режимах, указаних виробником техніки. Статор 4T CB 250 підходить для ремонту генераторної частини мотоцикла за повного збігу кріплення, розмірів і конфігурації проводки зі штатною деталлю.
