Статор генератора 4T CB 250

Статор генератора для 4T CB 250

Деталь предназначена для генераторного механизма четырехтактного двигателя семейства CB 250. Статор остается неподвижным, пока ротор вращается вместе с двигателем: магнитное поле проходит через сердечники с обмотками, и в катушках вырабатывается переменный ток. Далее регулятор-выпрямитель преобразует и стабилизирует его для зарядки аккумулятора и питания бортовых потребителей. Поэтому исправность статора напрямую связана с нормальной работой системы зарядки мотоцикла.

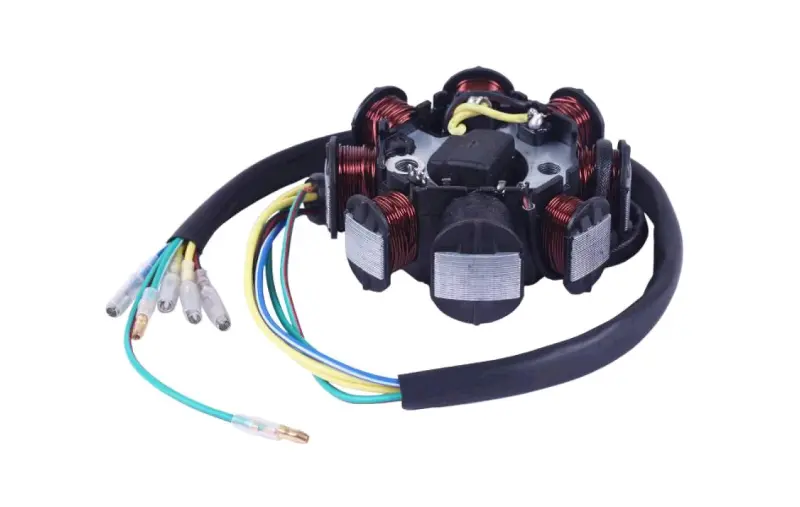

Многокатушечная конструкция собрана на кольцевом основании и дополнена выводным жгутом с несколькими проводами и контактными окончаниями. Такой формат позволяет устанавливать деталь внутри генераторного механизма и подключать ее к штатной проводке. Катушки, основание и выводной жгут образуют единую сборку: при замене не требуется отдельно переносить катушки со старого основания, однако конфигурацию выводов и точки крепления необходимо сверить до монтажа.

Как подобрать статор

Обозначение CB 250 само по себе не исключает различий между версиями двигателей и генераторов. Перед заказом сравните деталь со снятым статором по посадочной геометрии, расположению крепежных отверстий, наружному и внутреннему диаметру основания, числу и расположению катушек. Отдельно проверьте количество проводов, их цвета, длину и направление выхода жгута, форму контактных окончаний и способ соединения со штатной проводкой. Даже при одинаковом обозначении двигателя несовпадение одного из этих признаков может не позволить установить или правильно подключить деталь.

Для точного подбора полезно заранее снять крышку генератора и осмотреть установленную сборку, не ограничиваясь названием мотоцикла. Сравнивать следует именно конструкцию старого статора и разъемную часть проводки. Если мотор ранее заменяли либо ремонтировали с установкой деталей другой версии, фактическая конфигурация генератора важнее модельного обозначения техники.

Когда требуется проверка и замена

На неисправность системы зарядки могут указывать разряд аккумулятора во время поездок, недостаточное напряжение на его клеммах при работающем двигателе, изменение яркости света с оборотами или следы перегрева обмоток и проводов. Эти признаки не означают, что причина обязательно находится в статоре. В генераторной системе вместе работают аккумулятор, регулятор-выпрямитель, проводка, соединения и сам генератор, поэтому диагностика должна охватывать все связанные компоненты.

Перед заменой проверяют состояние контактов, массу, целостность жгута и разъемов, а затем измеряют сопротивление и непрерывность обмоток по схеме и нормативам конкретного двигателя. Проверка выполняется на отсоединенном разъеме генератора; допустимые значения берут из сервисной документации мотоцикла. Такой порядок помогает отличить обрыв или замыкание обмотки от неисправности регулятора, аккумулятора либо плохого контакта.

Установка

Монтаж выполняют после отключения питания и снятия крышки генератора по процедуре, предусмотренной для конкретного двигателя. Статор закрепляют без перекоса, а жгут укладывают по штатной трассе и фиксируют так, чтобы его не касались ротор, подвижные детали и нагревающиеся поверхности. Контактные соединения должны быть чистыми и плотно состыкованными. Одновременно осматривают ротор, состояние крепежа и место выхода проводов из крышки.

После сборки проверяют свободное вращение механизма, надежность соединений и напряжение зарядки на режимах, указанных производителем техники. Статор 4T CB 250 подходит для ремонта генераторной части мотоцикла при полном совпадении крепления, размеров и конфигурации проводки со штатной деталью.
