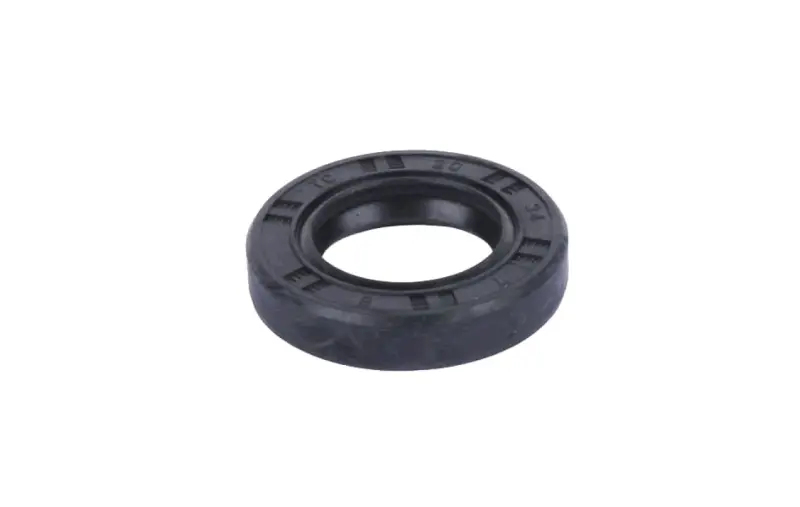

Сальник вторичного вала CB300 (ZS174MN-5) 20×34×7 мм AMG

Сальник вторичного вала CB300 (ZS174MN-5) размером 20×34×7 мм устанавливается в месте выхода вала из корпуса и удерживает масло внутри двигателя. Его заменяют при течи через уплотнение, повреждении кромки или после разборки, если снятый сальник уже не пригоден для повторной установки. Масло снаружи корпуса возле вала — повод проверить состояние уплотнения и поверхности, по которой оно работает.

Как работает сальник

Наружная часть сальника фиксируется в посадочном отверстии корпуса, а внутренняя рабочая кромка охватывает вращающуюся поверхность. Герметичность зависит сразу от двух участков: плотности посадки по наружному диаметру и состояния контакта кромки с валом либо установленной на нём втулкой. Поэтому даже новый сальник может пропускать масло, если посадка повреждена или на контактной поверхности есть выработка.

Поводом для замены становятся повторяющиеся масляные следы после очистки корпуса, затвердевшая или надорванная кромка, деформация снятого уплотнения. Грязь в зоне контакта, сухое трение при установке и перекос ускоряют износ. При заметном люфте вала нужно проверить его опору: одно уплотнение не устранит причину, из-за которой кромка перестаёт равномерно прилегать.

Что сверить при подборе

Размер 20×34×7 мм означает внутренний диаметр 20 мм, наружный диаметр 34 мм и ширину 7 мм. Сопоставьте все три значения с маркировкой снятой детали и размерами посадочного места. Внутренний диаметр определяет сопряжение с уплотняемой поверхностью, наружный — посадку в корпусе, а ширина влияет на положение кромки по глубине. Совпадения одного диаметра для подбора недостаточно.

Кроме размера сравните профиль старого сальника, расположение его кромок и ориентацию в корпусе. Если сохранилось только деформированное уплотнение, не опирайтесь исключительно на замер его мягких краёв: проверьте диаметр контактной поверхности и отверстия корпуса. Слишком свободная наружная посадка создаёт путь для утечки, а неправильный внутренний размер приводит к слабому прилеганию либо чрезмерному трению.

Особенности замены

До снятия запомните сторону установки и глубину посадки старого сальника. Извлекайте его аккуратно, не оставляя царапин на валу и в отверстии корпуса. Очистите посадочное место от загрязнений и остатков старого уплотнения. Осмотрите контактную дорожку: борозда, коррозия или заусенцы могут быстро повредить новую кромку. Если уплотнение работает по отдельной втулке, её состояние проверяют вместе с валом.

Рабочую кромку перед установкой смазывают маслом, используемым в двигателе, с учётом указаний по его сборке. При прохождении через шлицы или острые уступы кромку защищают от порезов. Сальник запрессовывают ровно, подходящей оправкой с опорой на наружную часть, без ударов по внутренней кромке. Глубину и направление установки выбирают по конструкции двигателя; произвольно утапливать деталь глубже прежнего положения не стоит.

После сборки очистите наружную поверхность корпуса и проверьте, не появляются ли свежие следы масла. Если течь сохраняется, осмотрите посадку, контактную дорожку и люфт вала. Установка второго нового сальника без устранения повреждений рядом часто даёт тот же результат. Правильный размер, ровная посадка и неповреждённая поверхность контакта нужны для того, чтобы уплотнение удерживало масло при вращении вала.
