Статор генератора мотоблока 175N/180N (7/9Hp) AMG

Статор генератора для мотоблока 175N/180N (7/9Hp) AMG — неподвижная часть генератора с обмотками, в которых при вращении ротора вырабатывается ток. Его меняют при повреждении обмоток, нарушении изоляции или обрыве выводов, когда неисправность подтверждена проверкой. Исправный статор нужен для работы генератора и подключённых к нему потребителей по схеме мотоблока.

Конструкция и назначение

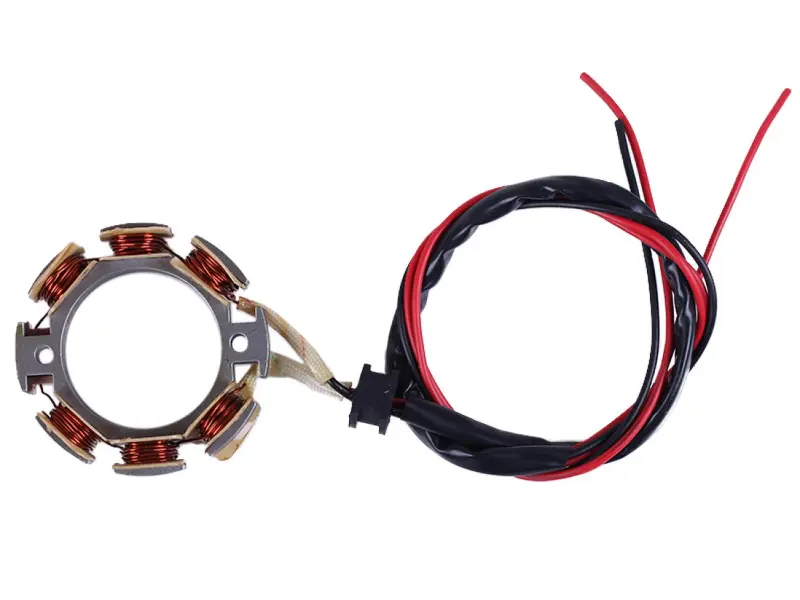

Катушки расположены по окружности основания с центральным отверстием. Конструкция имеет шесть катушек, боковые крепёжные отверстия и выведенные провода в защитной оболочке. Такая форма требует совпадения посадки с генератором: основание должно закрепляться без перекоса, а обмотки и проводка — оставаться вне зоны контакта с вращающимися деталями.

Статор работает совместно с ротором, поэтому состояние обеих частей влияет на результат ремонта. Следы задевания на старых катушках требуют проверки зазора и крепления соседних деталей. Установка новой обмотки без устранения причины контакта может закончиться повторным повреждением изоляции.

Когда требуется замена

Повод проверить статор — исчезновение или заметное снижение выработки генератора, перебои питания потребителей, запах перегретой изоляции. При осмотре обращают внимание на потемневшие участки обмоток, повреждения проволоки, перетёртые выводы и ослабленное крепление. Типичные причины отказа — перегрев, вибрация, попадание влаги и механическое повреждение проводов.

Эти признаки сами по себе ещё не определяют виновную деталь. До замены проверяют соединения, проводку и другие части системы генератора. Обмотки проверяют на обрыв и нарушение изоляции по схеме конкретного двигателя; результаты измерений сравнивают с его сервисными данными. Проверка позволяет отделить повреждение статора от неисправности контактов или подключённого оборудования.

Что сверить при подборе

• Форму основания, центральное отверстие и расположение точек крепления относительно снятого статора.
• Количество, расположение и габариты катушек, чтобы сохранить необходимый зазор до ротора.
• Место выхода проводов, их длину, число выводов и способ подключения к штатной проводке.
• Соответствие параметров генератора требованиям двигателя и установленного электрооборудования.

Одного сходства основания недостаточно: отличия в обмотках и подключении могут привести к неправильной работе генератора. Цвет проводов также не заменяет схему подключения. Сверяйте назначение каждого вывода, а свободный конец проводника не считайте указанием на произвольный способ соединения.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск и отключив аккумулятор, если он установлен. До снятия фиксируют расположение проводов и креплений. Доступ к статору и демонтаж закрывающих его деталей выполняют по инструкции двигателя, без ударов по обмоткам и натяжения выводов.

Посадочное место очищают, осматривают крепёж, проход проводов и состояние ротора. Повреждённые изолирующие втулки и защитные оболочки восстанавливают или заменяют. Статор закрепляют ровно, с предусмотренной затяжкой крепежа; провода укладывают без защемления, вдали от нагревающихся и движущихся деталей. После сборки проверяют отсутствие задевания и работу генератора по сервисной методике. Неверная посадка или ошибка подключения способны повредить новую обмотку и связанное электрооборудование.
