Статор генератора 4T CG 300 AMG

Статор генератора 4T CG 300 AMG — неподвижная часть генератора для четырёхтактного двигателя с обозначением CG 300. При вращении ротора в обмотках статора вырабатывается ток, который затем поступает к другим компонентам системы электроснабжения. Исправный статор нужен для нормальной работы генератора: повреждение обмоток или выводов может нарушить зарядку аккумулятора и питание подключённых потребителей.

Конструкция и причины замены

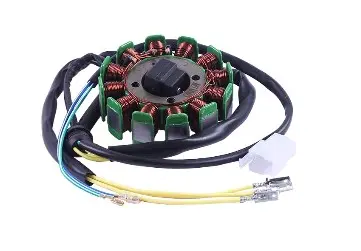

Катушки расположены по окружности основания с центральным отверстием. От обмоток отходит жгут проводов в чёрной защитной оболочке; на концах есть белый разъём и отдельные контакты. При подборе имеет значение не только форма основания, но и расположение катушек, креплений, выхода проводов и соединений с проводкой двигателя.

Статор проверяют при пропадании зарядки, её нестабильной работе или заметном снижении отдачи генератора после прогрева. Поводом для замены становятся обрыв обмотки, межвитковое замыкание, нарушение изоляции относительно основания, обгоревшие выводы или механическое повреждение катушек. Перегрев, вибрация и пережатые провода могут привести к таким неисправностям. Потемнение обмоток и запах перегретой изоляции требуют проверки, но сами по себе ещё не определяют причину отказа.

Похожие симптомы возникают при плохом контакте в разъёмах, повреждении проводки и неисправности регулятора-выпрямителя. Поэтому до замены проверяют соединения и измеряют параметры генератора по руководству двигателя. Сопротивление обмоток и результаты проверки изоляции оценивают по схеме конкретного исполнения: универсальные значения для любого статора здесь не подходят.

Что сверить со снятой деталью

• Наружный диаметр, центральное отверстие и общую толщину основания с катушками.
• Число и расположение крепёжных отверстий, посадочные поверхности и положение относительно ротора.
• Количество и размещение катушек, направление выхода жгута и возможность проложить его штатным путём.
• Форму разъёма, число задействованных контактов, назначение выводов и длину проводов до точек подключения.

Одного совпадения названия двигателя недостаточно для проверки посадки и подключения. Сравнивайте статор со снятой деталью и схемой проводки. Цвет изоляции помогает различать провода, но не заменяет проверку назначения контактов. Ошибка в толщине или креплении может вызвать касание ротора, а неподходящее подключение — отсутствие зарядки и повреждение компонентов системы электроснабжения.

Особенности установки

Работу выполняют на остывшем двигателе с отключённым аккумулятором. До снятия фиксируют положение статора и путь жгута. Доступ к крепежу организуют по руководству двигателя; если требуется снять ротор, используют подходящий съёмник. Нельзя тянуть за выводы или опираться инструментом на обмотки.

При замене осматривают внутреннюю поверхность ротора, крепления, контакты и место прохода проводов через крышку. Повреждённое уплотнение жгута или прокладку снятой крышки заменяют по состоянию. Новый статор закрепляют с предписанным для двигателя усилием, провода укладывают без натяжения и защемления, вдали от вращающихся частей. После сборки проверяют работу генератора и зарядку по контрольным значениям руководства.
