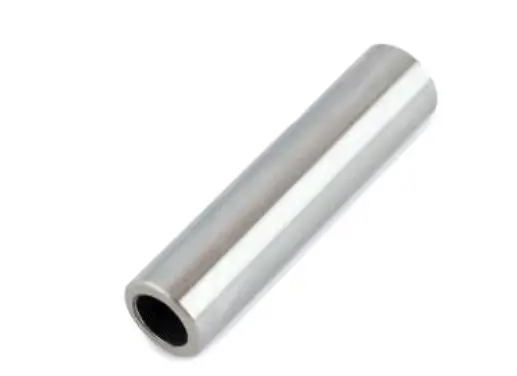

Поршневий палець 15×53 мм МУРАВЕЙ, ТУЛА JING (mod.A)

Поршневий палець 15×53 мм МУРАВЕЙ, ТУЛА JING (mod.A) з’єднує поршень із верхньою головкою шатуна. Через нього зусилля від поршня передається на шатун, який змінює кут нахилу під час обертання колінчастого вала. Позначення 15×53 мм означає зовнішній діаметр пальця 15 мм і довжину 53 мм. Для правильної посадки мають збігатися обидва розміри, а також параметри деталей, з якими працює палець.

Будова та ознаки зношення

Це порожнистий циліндр із гладкою зовнішньою поверхнею. Палець проходить крізь отвори в бобишках поршня та верхню головку шатуна. З’єднання сприймає змінне навантаження, тому його стан залежить від точності посадки, чистоти поверхонь і належного мащення. Бруд або нестача мастила можуть спричинити задири й прискорене зношення.

Металевий стукіт біля поршня та збільшений люфт — привід перевірити з’єднання. На знятому пальці шукають подряпини, задири, сліди перегрівання та ділянки виробітку. Проте лише за звуком визначити несправну деталь не можна: стукати можуть і зношені спряжені поверхні. Разом із пальцем оглядають отвори поршня та опору у верхній головці шатуна, щоб встановити причину люфту.

Як перевірити відповідність

Зіставте новий і знятий пальці за зовнішнім діаметром, загальною довжиною та формою торців. Діаметр старого пальця варто виміряти в кількох місцях уздовж і в різних напрямках: на ділянці виробітку результат буде меншим. Невелике зношення зручніше перевіряти мікрометром. Допустимі зазори беруть із ремонтної документації саме того двигуна, який ремонтують.

Орієнтуйтеся також на фактично встановлені поршень і шатун. Після попередніх ремонтів вони могли змінитися, тож назва техніки не замінює перевірки посадкових розмірів. З’ясуйте, як улаштована опора пальця: якщо конструкція передбачає втулку чи голчастий підшипник, перевірте їхній стан і відповідність. Заміна лише пальця не прибере люфт у зношених отворах поршня або несправній опорі шатуна.

Що врахувати під час заміни

Спочатку знімають фіксатори пальця, передбачені конструкцією. Отвір картера закривають чистим матеріалом, щоб дрібні деталі не впали всередину. Для виймання пальця застосовують відповідне пристосування та підтримують поршень. Не варто вибивати палець ударами й навантажувати шатун убік: так можна пошкодити бобишки поршня або деформувати з’єднання.

Посадкові поверхні очищують, перевіряють на задири й задирки, а за наявності стопорних канавок оглядають і їх. Перед встановленням палець та його опору змащують придатною для двигуна оливою. Потребу в нагріванні поршня, спосіб посадки й допустиме зусилля визначають за ремонтними вимогами. Якщо палець застрягає, слід зупинитися та перевірити розміри й суміщення отворів, а не збільшувати силу.

Якщо палець утримують стопорні кільця, вони мають відповідати канавкам і повністю сісти на свої місця. Деформовані кільця замінюють. Після складання перевіряють фіксацію пальця та рухливість з’єднання. Надмірний зазор спричиняє ударні навантаження, а занадто щільна посадка утруднює рух і може призвести до задирів. Невідповідна довжина або ненадійне утримання створюють ризик зміщення пальця та пошкодження циліндра.
