Поршень МИНСК STD Ø51,97 мм у зборі JIN

Поршень МИНСК STD Ø51,97 мм у зборі JIN призначений для заміни поршня двигуна. Рухаючись у циліндрі, він бере участь у стисканні суміші та через поршневий палець передає шатуну зусилля від згоряння. STD означає стандартний розмір, Ø51,97 мм — діаметр поршня. Ці позначення звіряють із фактичними розмірами циліндра та його станом: стандартний поршень не усуває наслідків розточування або значного зношення циліндра.

Будова та склад набору

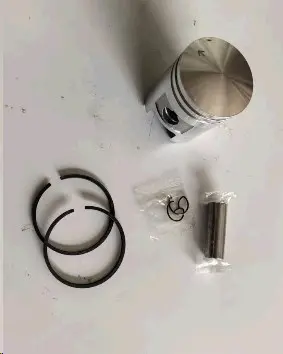

До набору входять поршень, поршневі кільця, палець і два стопорні кільця пальця. У верхній частині поршня є канавки для поршневих кілець, збоку — отвори під палець, який з'єднує поршень із шатуном. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра та передають їй частину тепла. Стопорні кільця обмежують зміщення пальця вбік. Якщо вони не зафіксовані в пазах, палець може вийти зі свого положення та пошкодити циліндр.

Ознаки зношення

Падіння компресії, важкий запуск, втрата тяги та сторонній стукіт у циліндрі є приводом перевірити поршневу групу. Після розбирання шукають задири на спідниці, тріщини, пошкоджені канавки та зношені отвори під палець. Якщо кільця залягли або зламалися, оглядають і поверхні поршня, з якими вони контактують. Рішення про заміну приймають за результатами огляду й вимірювань: самі лише зміни в роботі двигуна ще не визначають несправну деталь.

Як перевірити відповідність

Зі знятим поршнем порівнюють діаметр, загальну висоту, форму днища та спідниці, розташування отворів під палець, кількість і профіль канавок для кілець. Також звіряють довжину й діаметр пальця, відповідність кілець канавкам і розміщення фіксаторів замків, якщо вони передбачені конструкцією. Особливо ретельно це перевіряють після попередніх ремонтів: циліндр могли замінити або розточити, тому самої назви техніки для вибору недостатньо.

Внутрішній діаметр циліндра вимірюють на різній висоті та в кількох напрямках. Так визначають не лише розмір, а й овальність та конусність. Потрібний зазор між поршнем і циліндром встановлюють за вимогами двигуна. Діаметр поршня не є готовим розміром для розточування: занадто малий зазор загрожує прихопленням після нагрівання, завеликий спричиняє стукіт, погіршення ущільнення та швидше зношення. Для вже розточеного циліндра поршень підбирають за результатами вимірювань.

На що зважати під час монтажу

Перед складанням очищають циліндр і посадкові місця, оглядають палець, верхню головку шатуна та її підшипник або втулку. Перевіряють зазор у замку кожного поршневого кільця в циліндрі та його посадку в канавці. Кільця надягають обережно, без надмірного розведення, і розташовують замки відповідно до конструкції поршня. Орієнтацію самого поршня визначають за вимогами двигуна та позначеннями на деталі. Палець і поверхні тертя змащують відповідною моторною оливою, а стопорні кільця повністю садять у пази та перевіряють, чи надійно вони тримаються.

Циліндр установлюють без ударів і перекосу, акуратно стискаючи кільця. Разом із поршнем перевіряють прокладки розібраних з'єднань; пошкоджені замінюють. Після складання вручну прокручують двигун, перевіряючи вільний хід поршня. Якщо на старому поршні були задири, спочатку усувають причину перегрівання або нестачі мащення, щоб нова деталь не зазнала такого самого пошкодження.
