Поршневий палець 14×51 мм ИЖ ЮПИТЕР JING

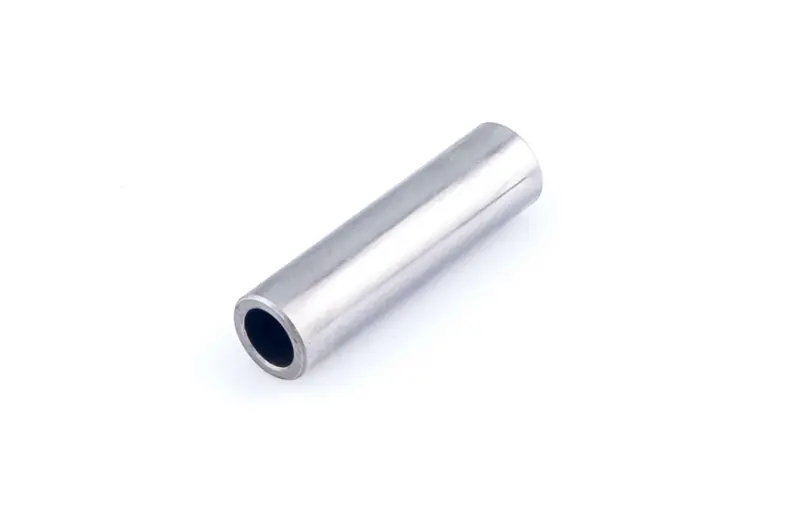

Поршневий палець 14×51 мм ИЖ ЮПИТЕР JING з’єднує поршень із верхньою головкою шатуна. Він передає зусилля від поршня на шатун і дає шатуну змогу змінювати кут нахилу під час обертання колінвала. Це з’єднання зазнає змінних навантажень, тому стан пальця та правильність його посадки впливають на шум двигуна й зношування суміжних деталей.

Будова та робота

Палець має форму порожнистого циліндра з рівною зовнішньою поверхнею. Його зовнішній діаметр — 14 мм, довжина — 51 мм. Він проходить крізь отвори в бобишках поршня та опору верхньої головки шатуна. Зовнішня поверхня контактує зі спряженими деталями, тож подряпини, задири або вм’ятини, отримані під час монтажу, можуть порушити роботу з’єднання.

Ознаки зношування

Металевий стукіт біля поршня та відчутний люфт під час розбирання — привід перевірити палець і його посадочні місця. На знятій деталі шукають поздовжні риски, задири, сліди перегрівання та виробіток у зонах контакту. За самим лише звуком причину не визначити: одночасно оглядають отвори поршня й опору у верхній головці шатуна. Якщо вони зношені, встановлення нового пальця не прибере зайвий люфт.

До пошкоджень часто призводять нестача мастила, перегрівання, бруд у з’єднанні та тривала робота із завеликим зазором. Палець також підбирають заново під час заміни поршня, якщо стара деталь не забезпечує потрібної посадки. Відсутність глибоких подряпин ще не означає придатність до подальшої роботи: стан оцінюють разом із результатами вимірювань.

Як перевірити відповідність

Зіставте діаметр 14 мм і довжину 51 мм із розмірами знятого пальця та вимогами встановленого поршня. Перевірте будову опори верхньої головки шатуна і спосіб утримання пальця від осьового зміщення. Якщо поршень або шатун уже замінювали, орієнтуйтеся також на фактично встановлені деталі: самої назви мотоцикла для перевірки посадки недостатньо. Зношування оцінюють мікрометром, вимірюючи діаметр у кількох перерізах і напрямках.

Надмірний зазор спричиняє ударні навантаження та прискорює зношування отворів. Занадто туга посадка в місці, де має бути вільний рух, заважає роботі з’єднання й може спричинити задири. Невідповідна довжина перешкоджає правильній фіксації, а зміщення пальця загрожує пошкодженням стінки циліндра. Допустимі зазори та умови складання перевіряють за ремонтною документацією двигуна й поршня.

На що зважати під час монтажу

Очистьте контактні поверхні, огляньте бобишки поршня, опору шатуна та місця для фіксаторів. Якщо конструкція передбачає стопорні кільця, пошкоджені кільця або ті, що втратили пружність, потрібно замінити. Під час розбирання закрийте отвір картера від потрапляння дрібних деталей. Перед установленням змастіть палець і поверхні контакту оливою, передбаченою для складання цього двигуна.

Дотримуйтеся порядку монтажу для обраного поршня, підтримуйте деталі та не передавайте удари на шатун. Не забивайте палець молотком і не припасовуйте його наждачним папером: це може порушити геометрію та потрібну посадку. Після складання переконайтеся, що фіксатори повністю зайшли в канавки, палець утримується від виходу за їхні межі, а з’єднання рухається вільно в тих місцях, де це передбачено конструкцією.
