Гідророзподільник з краном для мінітрактора Xingtai 120 (тип 2)

Гідророзподільник з краном для мінітрактора Xingtai 120

Керування гідравлікою мінітрактора тримається на розподільнику: саме він спрямовує потік оливи від насоса до гідроциліндра навіски й повертає її в бак. Це виконання (тип 2) призначене для тракторів Xingtai (Сінтай) 120 і стає на штатне місце під час ремонту гідросистеми, коли попередній розподільник перестав тримати тиск, почав протікати по стиках або заклинив золотником.

Як працює

Важіль переводить золотник між робочими положеннями: підйом навіски, опускання та нейтраль. У нейтралі потік іде на злив, насос розвантажується й не жене оливу під тиском даремно. Під час підйому олива подається в гідроциліндр, під час опускання витісняється назад, а плавність руху залежить від того, наскільки відхилений важіль. Кран у складі корпусу перекриває лінію, тож начіпне знаряддя можна залишити піднятим, не утримуючи важіль увесь час.

Конструкція

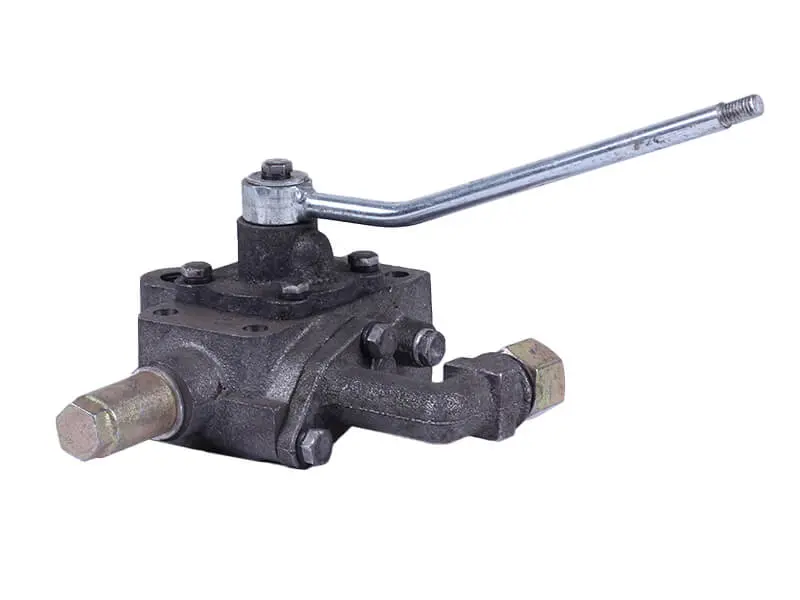

Корпус литий, з обробленими площинами під приєднання та кріпильними отворами по периметру. Відводи виконані різьбовими штуцерами під гідравлічні шланги, золотникова частина закрита кришкою на болтах, зверху розміщений поворотний механізм із довгим важелем: він виводиться в зону тракториста й дає змогу керувати навіскою, не встаючи із сидіння. Різьбовий кінець важеля розрахований під встановлення ручки.

Коли час міняти розподільник

• навіска самочинно опускається під вагою знаряддя;
• підйом іде ривками або потребує кількох спроб;
• олива сочиться по стику кришки, навколо золотника чи по штуцерах;
• важіль закушує, не повертається в нейтраль або ходить надто вільно;
• насос шумить і гріється навіть у нейтральному положенні важеля.

Як підібрати без помилок

Для Xingtai 120 існує кілька виконань розподільника, тому орієнтуйтеся не лише на модель трактора. Зніміть стару деталь і порівняйте: розташування та міжцентрову відстань кріпильних отворів, розмір і різьбу штуцерів, бік виходу важеля та його довжину, наявність крана в корпусі. Якщо трактор уже ремонтували, перехідники та шланги могли замінити, тому приміряйте їх до нового корпусу заздалегідь.

Встановлення

Перед зняттям опустіть навіску на землю та скиньте тиск у системі, підставте посудину під оливу. Шланги від'єднуйте з позначками, щоб не переплутати лінії подачі та зливу. Ущільнення й різьбові з'єднання перевірте окремо, штуцери затягуйте рівномірно, без перекосу. Після складання долийте оливу до норми, кілька разів підніміть і опустіть навіску на холостих обертах, щоб вигнати повітря, та огляньте з'єднання на предмет патьоків.

Від стану розподільника напряму залежить, наскільки впевнено трактор піднімає плуг, фрезу чи ківш і як довго утримує знаряддя на вазі. Таку деталь варто тримати в запасі, якщо техніка працює сезонно і простій у розпал польових робіт коштує дорожче за саму запчастину.
