Гидрораспределитель с краном для минитрактора Xingtai 120 (тип 2)

Гидрораспределитель с краном для минитрактора Xingtai 120

Управление гидравликой минитрактора держится на распределителе: именно он направляет поток масла от насоса к гидроцилиндру навески и возвращает его в бак. Это исполнение (тип 2) предназначено для тракторов Xingtai (Синтай) 120 и становится на штатное место при ремонте гидросистемы, когда прежний распределитель перестал держать давление, начал течь по стыкам или заклинил золотником.

Как работает

Рычаг переводит золотник между рабочими положениями: подъём навески, опускание и нейтраль. В нейтрали поток идёт на слив, насос разгружается и не гоняет масло под давлением впустую. При подъёме масло подаётся в гидроцилиндр, при опускании вытесняется обратно, а плавность движения задаётся тем, насколько отклонён рычаг. Кран в составе корпуса перекрывает линию, поэтому навесное орудие можно оставить в поднятом положении, не удерживая рычаг постоянно.

Конструкция

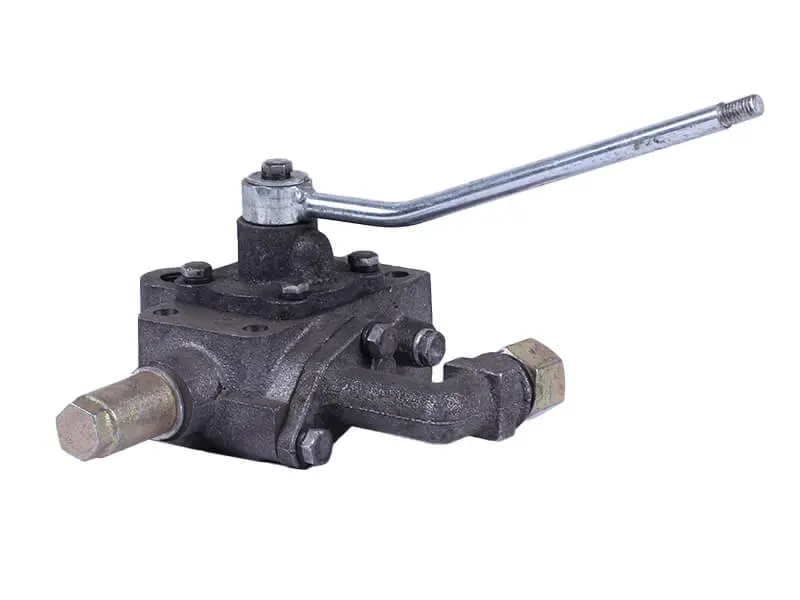

Корпус литой, с обработанными плоскостями под присоединение и крепёжными отверстиями по периметру. Отводы выполнены резьбовыми штуцерами под гидравлические шланги, золотниковая часть закрыта крышкой на болтах, сверху установлен поворотный узел с длинным рычагом: он выводится в зону тракториста и позволяет работать навеской, не вставая с сиденья. Резьбовой конец рычага рассчитан под установку ручки.

Когда пора менять распределитель

• навеска самопроизвольно опускается под весом орудия;
• подъём идёт рывками или требует нескольких попыток;
• масло сочится по стыку крышки, вокруг золотника или по штуцерам;
• рычаг закусывает, не возвращается в нейтраль или ходит слишком свободно;
• насос шумит и греется даже при нейтральном положении рычага.

Как подобрать без ошибок

Для Xingtai 120 существует несколько исполнений распределителя, поэтому ориентируйтесь не только на модель трактора. Снимите старую деталь и сравните: расположение и межцентровое расстояние крепёжных отверстий, размер и резьбу штуцеров, сторону выхода рычага и его длину, наличие крана в корпусе. Если трактор уже ремонтировали, переходники и шланги могли поменять, поэтому примерьте их к новому корпусу заранее.

Установка

Перед снятием опустите навеску на землю и сбросьте давление в системе, подставьте ёмкость под масло. Шланги отсоединяйте с пометками, чтобы не перепутать линии подачи и слива. Уплотнения и резьбовые соединения проверьте отдельно, штуцера затягивайте равномерно, без перекоса. После сборки долейте масло до нормы, несколько раз поднимите и опустите навеску на холостых оборотах, чтобы выгнать воздух, и осмотрите соединения на предмет подтёков.

От состояния распределителя напрямую зависит, насколько уверенно трактор поднимает плуг, фрезу или ковш и как долго удерживает орудие на весу. Такую деталь разумно держать в запасе, если техника работает сезонно и простой в разгар полевых работ обходится дороже самой запчасти.
