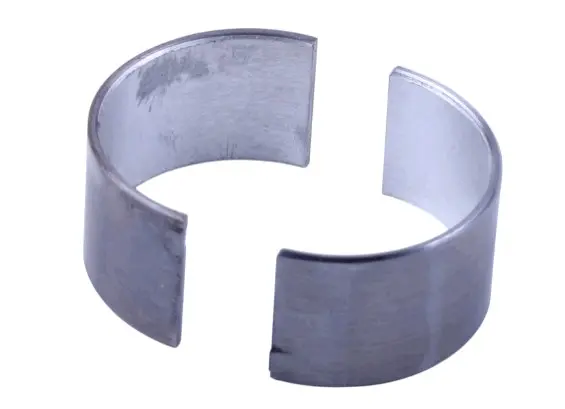

Вкладиші шатуна мотоблока 175N (7 к.с.) ремонтний розмір +0,50

Вкладиші шатуна для дизеля 175N, ремонтний розмір +0,50

Пара сталевих півкілець з антифрикційним шаром для нижньої головки шатуна одноциліндрового дизельного двигуна 175N з водяним охолодженням потужністю близько 7 к.с. Такі мотори встановлюють на важкі мотоблоки та легкі мототрактори, де двигун довго тягне плуг, фрезу чи причіп на низьких обертах. Шатунний підшипник ковзання приймає тут найбільше змінне навантаження, тому зношується першим і його змінюють під час кожного серйозного перебирання мотора.

Що ця деталь робить у двигуні

Півкільця утворюють підшипник ковзання між шатунною шийкою колінчастого вала та постіллю нижньої головки шатуна. Олива, що надходить під тиском, створює між шийкою і півкільцями тонку плівку, яка тримає зусилля від спалахів у циліндрі й не дає сталі працювати по сталі. М'який робочий шар навмисно зроблений менш зносостійким за шийку колінвала: він вбирає дрібні абразивні частинки та виробляється раніше, зберігаючи дорогий вал. Саме тому комплект належить до ремонтних витратних позицій, а не до деталей на весь строк служби двигуна. Півкільця мають гладку робочу поверхню та точну геометрію стиків, тож після правильного складання половинки утворюють рівний циліндр без сходинки в площині рознімання.

Чим ремонтний розмір відрізняється від стандартного

Штатна шатунна шийка колінвала 175N має діаметр 75,00 мм, і під неї йдуть вкладиші стандартного розміру STD. Коли шийка отримує задири, овальність або звичайне вироблення, її шліфують у ремонтний розмір — діаметр стає меншим, а зазор у підшипнику неприпустимо великим. Компенсують це товщі півкільця: позначення +0,50 означає, що комплект розрахований на шийку, прошліфовану на 0,50 мм відносно стандарту. Зворотне встановлення так само неприпустиме: якщо поставити ремонтні вкладиші на нешліфований вал, зазор буде майже нульовим, оливна плівка не утвориться й підшипник проверне в перші хвилини роботи.

Як підібрати комплект під свій двигун

• Виміряйте шатунну шийку колінвала мікрометром у двох площинах і двох поясах — ремонтний комплект +0,50 беруть лише під шийку, уже прошліфовану в цей розмір.
• Переконайтеся, що мотор належить до серії 175N з водяним охолодженням; на близькому за конструкцією 180N застосовують шатунний підшипник того самого типорозміру.
• Порівняйте зняті півкільця з новими за шириною, товщиною стінки та зовнішнім діаметром — розміри мають збігатися повністю.
• Огляньте постіль нижньої головки шатуна: якщо вона розбита, потемніла від перегріву або втратила круглість, нові півкільця довго не відпрацюють і шатун доведеться міняти.
• Міняйте лише парою: верхня і нижня половинки мають бути з одного комплекту й одного розміру.

Ознаки того, що вкладиші пора міняти

Глухий металевий стукіт знизу двигуна, який посилюється з прогріванням і особливо чутний під навантаженням; помітний люфт шатуна на шийці під час розбирання; металевий блиск, стружка або темний наліт у злитій оливі; задири, борозни та витертий до основи робочий шар на знятих півкільцях. Прискорюють знос робота на перегрітому двигуні, рідка заміна оливи, потрапляння пилу через зношений повітряний фільтр і тривала робота з перевантаженням на знижених обертах.

Встановлення

Перед складанням промийте шатун і шийку колінвала, продуйте оливні канали та витріть постіль насухо. Півкільця вкладають у чисту суху постіль без перекосу, стежачи, щоб стики половинок точно збіглися з площиною рознімання шатуна, і лише після цього робочу поверхню змащують чистою моторною оливою. Кришку шатуна затягують рівномірно, у два-три прийоми, навхрест; після затягування колінвал має провертатися від руки без закусування й тугих ділянок. Перші години роботи після перебирання двигуну дають помірне навантаження, щоб підшипник припрацювався.

Ремонтний комплект +0,50 — робоче рішення, коли колінвал уже пройшов шліфування і потрібно повернути шатунному підшипнику правильний зазор без заміни вала. Для техніки, що працює сезонно і в полі, пару таких півкілець варто тримати в ремонтному запасі разом із прокладками та оливою для двигуна.
