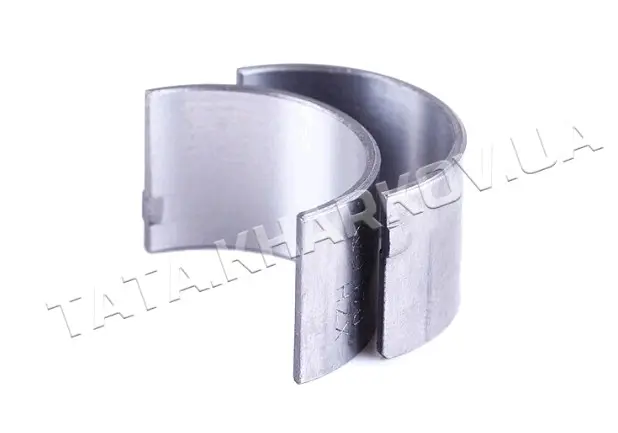

Вкладиші шатуна мотоблока 170D BEST

Вкладиші шатуна мотоблока 170D BEST утворюють підшипник ковзання в нижній головці шатуна, яка охоплює шатунну шийку колінвала. Під час роботи двигуна поверхні розділяє масляна плівка: вона зменшує тертя й дає з’єднанню працювати під навантаженням. Справні вкладиші та належний зазор потрібні для вільного обертання колінвала без надмірного люфту в шатунному підшипнику.

Будова та ознаки зношення

Це рознімні напівкруглі оболонки, які вкладають у посадочні місця шатуна та його кришки. Зовнішня поверхня прилягає до постелі, внутрішня працює біля шийки колінвала. Після розбирання нижньої головки шатуна зношені вкладиші можна замінити. Для правильної роботи потрібна точна посадка: навіть близькі за формою деталі можуть відрізнятися товщиною та створювати інший масляний зазор.

Перевірка вкладишів потрібна за появи стуку в зоні шатунного з’єднання або виявлення надмірного зазору. Під час розбирання звертають увагу на задири, пошкодження поверхні та сліди перегрівання. Самого звуку недостатньо для висновку про несправність — потрібні огляд і вимірювання. Типові причини пошкоджень пов’язані з недостатнім змащуванням, забрудненим маслом або зношеною шийкою. Без усунення причини нові вкладиші теж можуть швидко вийти з ладу.

Як перевірити відповідність

Зіставте позначення двигуна з маркуванням демонтованих вкладишів і перевірте, чи ремонтували колінвал. Після шліфування шатунної шийки може знадобитися ремонтний розмір. Його визначають за вимірюваннями та ремонтною документацією, а не лише за назвою двигуна. Знята деталь допомагає порівняти форму й розташування конструктивних елементів, проте її зношену товщину не варто брати за точний зразок.

• Перевірте ширину, товщину та геометрію посадки відповідно до вимог шатунного з’єднання.
• Порівняйте розміщення фіксувальних виступів, отворів і канавок, якщо вони передбачені конструкцією.
• Огляньте постелі шатуна та кришки: сліди провертання вкладиша чи деформація потребують окремої перевірки.
• Звірте потрібний розмір із фактичним розміром шийки після попереднього ремонту.

На що зважати під час заміни

Розбираючи з’єднання, зберігають взаємне положення шатуна та його кришки. Посадочні місця очищують, а шийку колінвала оглядають і вимірюють, перевіряючи зношення та овальність. Самі лише нові вкладиші не усунуть задири чи неправильну геометрію шийки. Разом із ними оглядають кріплення кришки: рішення про його заміну приймають за станом і приписами виробника двигуна.

Вкладиші встановлюють у чисті постелі, правильно суміщаючи фіксувальні елементи. Бруд або сторонні частинки під зовнішньою поверхнею порушують прилягання. Під час остаточного складання поверхні тертя змащують, а масляний зазор контролюють способом, зазначеним у ремонтній документації. Кріплення кришки затягують із визначеним моментом і в потрібній послідовності. Після складання перевіряють, чи плавно обертається колінвал.

Замалий зазор загрожує перегріванням і заклинюванням, завеликий спричиняє стук та порушує змащування підшипника. Не можна підпилювати торці або вручну змінювати товщину вкладишів для підгонки: це впливає на посадку й робочий зазор. Під час заміни також перевіряють надходження масла до шатунної шийки та прибирають продукти зношення з доступних порожнин з’єднання, щоб вони не пошкодили нові поверхні.
