Клапанний механізм на 2 клапани для мотоблока ZS/ZH1100 (15Hp) AMG-2

Клапанний механізм на 2 клапани для мотоблока ZS/ZH1100 (15Hp) з позначенням AMG-2 призначений для ремонту клапанного механізму двигуна. Пружини повертають клапани після відкривання та утримують їх закритими, а опорні й фіксувальні деталі підтримують правильне положення пружин. Справність цих частин потрібна, щоб клапани вчасно поверталися до сідел і працювали узгоджено з приводом.

Що входить до набору

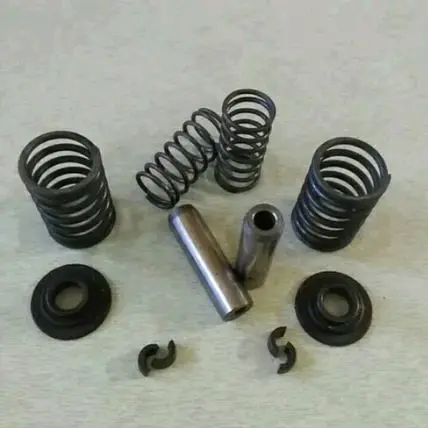

Набір містить чотири гвинтові пружини, дві циліндричні втулки, дві круглі тарілки та розрізні фіксувальні деталі. Пружини мають різні діаметри. Під час підбору враховують не лише кількість клапанів: пружини, опори й кріплення повинні відповідати одне одному та ставати на свої місця без перекосу.

Багаторазове стискання поступово позначається на стані пружин. Тріщини, зламані витки, просідання або викривлення є підставою для заміни. На тарілках і фіксаторах оглядають поверхні, які сприймають навантаження та утримують пружину. Пошкодження цих ділянок заважає правильному закріпленню. У втулок перевіряють отвір, зовнішню посадкову поверхню, наявність задирів і слідів зношення.

Ознаки несправності

Утруднений запуск, падіння компресії, нестійка робота та сторонній стукіт у головці двигуна дають привід перевірити клапанний механізм. Проте жоден із цих симптомів сам по собі не доводить несправність пружини. Спочатку з'ясовують стан клапанів і сідел, перевіряють зазори та щільність закривання. Набір використовують для заміни пошкоджених або зношених деталей після огляду, а не лише через зміну звуку мотора.

Як перевірити відповідність

Зіставте зняті деталі з новими за формою та посадками. У пружин звіряють довжину у вільному стані, зовнішній і внутрішній діаметри та форму кінців витків. Для втулок мають значення довжина, зовнішній діаметр і діаметр отвору. У тарілок та фіксаторів перевіряють профіль з'єднання, місце опори пружини й відповідність кріпленню клапана. Однакові габарити ще не означають однакову роботу: зусилля пружин також має відповідати вимогам двигуна.

Разом із деталями набору огляньте стрижні клапанів, канавки під фіксатори, сідла та посадкові місця в головці. Пошкоджена канавка не дасть належно закріпити клапан навіть новими фіксаторами. Такі дефекти потрібно усунути одночасно, інакше зношена суміжна деталь погіршуватиме роботу відновленого механізму.

Монтаж і контроль

Для зняття й установлення пружин застосовують пристрій для стискання, а клапан утримують від випадання. Під час розбирання зберігають порядок деталей кожного клапана. Перед складанням очищають посадкові поверхні, перевіряють положення пружин і тарілок. Фіксатори мають повністю зайти у свої місця; навантаження зі стиснутої пружини знімають поступово, стежачи за кріпленням.

Після складання регулюють клапанні зазори за настановою до двигуна та вручну перевіряють рух механізму. Невідповідна пружина може обмежувати хід клапана, а неправильно встановлений фіксатор — звільнити його під час роботи й спричинити пошкодження двигуна.
