Шестерня правої півосі мототрактора Z-51 під стопорне кільце AMG

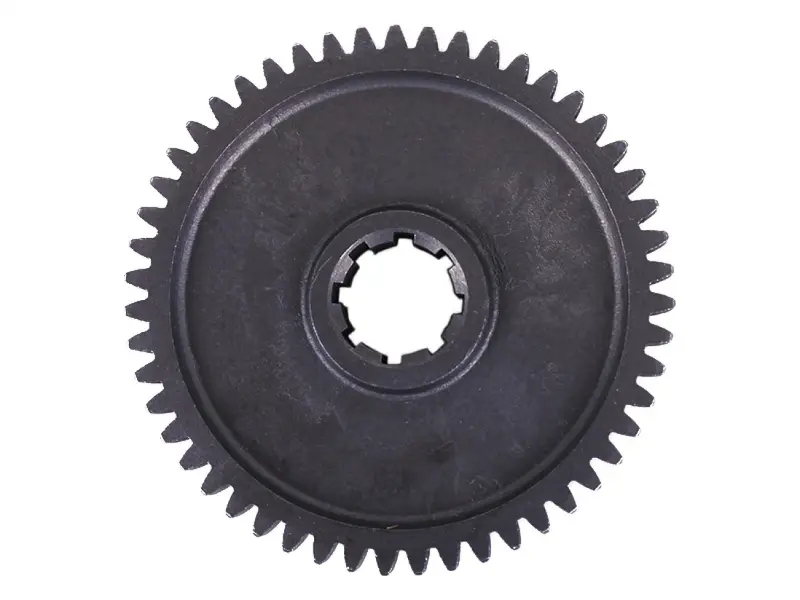

Шестерня правої півосі мототрактора Z-51 під стопорне кільце AMG передає обертання в механізмі приводу півосі. Позначення Z-51 означає 51 зуб. Її використовують для заміни шестерні з пошкодженим вінцем або зношеним посадковим отвором. Для правильного добору потрібно врахувати праве розташування деталі, геометрію зачеплення та фіксацію стопорним кільцем. Самої відповідності за кількістю зубців недостатньо.

Як влаштована шестерня

Зовні розташований зубчастий вінець, а в центральному отворі є шліци. Через вінець шестерня взаємодіє зі спряженою шестернею, через шліцьове з’єднання передає зусилля між собою та валом. Виконання під стопорне кільце передбачає утримання деталі від осьового зміщення в зібраному механізмі. Положення вінця залежить також від правильного розташування сусідніх упорних деталей, тому їхній порядок під час розбирання потрібно зберегти.

Ознаки зношення

Шестерню перевіряють за наявності сколів, тріщин, викришування поверхні зубців або помітного спрацювання шліців. Стук під навантаженням, гул і збільшений люфт у приводі є приводом оглянути механізм, проте не доводять несправність саме цієї деталі. Після демонтажу оглядають увесь вінець, а не лише найбільш пошкоджену ділянку. Уламки зубців можуть потрапити між спряженими поверхнями й спричинити подальші пошкодження.

Типові причини прискореного зношення — недостатнє змащення, забруднена олива, ударні навантаження та люфт опор вала. Під час заміни варто перевірити зубці парної шестерні, шліци вала, підшипники, стопорне кільце і місце його встановлення. Сильне спрацювання сусідніх деталей порушує роботу зачеплення навіть після встановлення нової шестерні. Пошкоджені опори й деталі фіксації замінюють за результатами огляду.

Добір за знятою деталлю

• Звірте праву сторону встановлення та спосіб фіксації стопорним кільцем.
• Перевірте кількість зубців — 51, їхній профіль і крок.
• Порівняйте зовнішній діаметр, загальну товщину та ширину зубчастого вінця.
• Зіставте кількість і форму внутрішніх шліців, розміри посадкового отвору.
• Перевірте форму центральної частини та розташування відносно упорів і фіксатора.

Зняту шестерню спочатку очищають, щоб бруд не заважав вимірюванню й огляду. За можливості розміри визначають на ділянках без значного спрацювання. Відмінність у товщині може змістити вінець уздовж вала, а невідповідні шліци завадять правильній посадці. Однакова кількість зубців за різної геометрії зачеплення не забезпечує взаємозамінності: така пара може шуміти, працювати з перевантаженням і швидко зношуватися.

Монтаж і перевірка

Перед зняттям запам’ятайте або позначте порядок шайб, втулок та інших деталей, передбачених конструкцією. Очистьте посадкові поверхні, перевірте їх на задирки та використайте відповідне для механізму мастило. Не забивайте шестерню ударами по зубцях: якщо вона не сідає на місце, перевірте розміри й стан шліців. Після складання переконайтеся, що стопорне кільце повністю зайняло своє посадкове місце та утримує деталь. До прикладання навантаження перевірте плавність обертання, осьову фіксацію й відсутність заклинювання. Зазори контролюють за документацією мототрактора.
