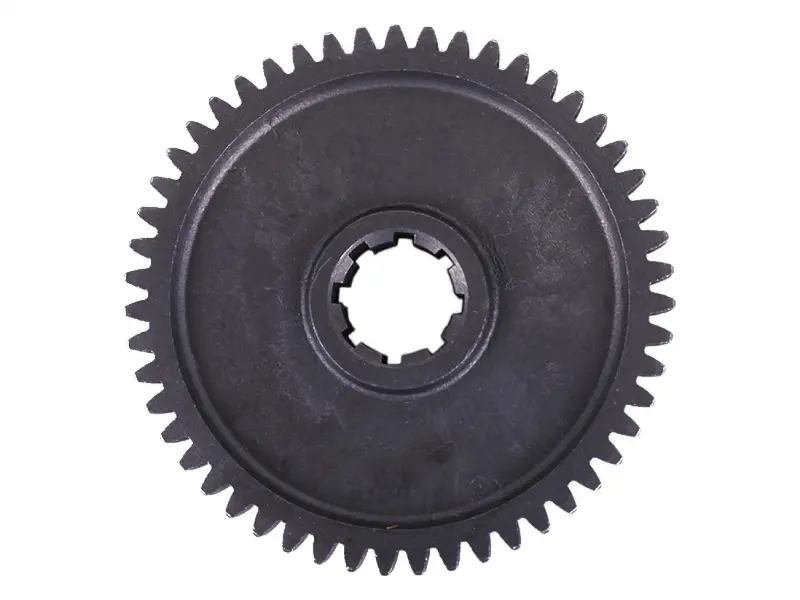

Шестерня правой полуоси мототрактора Z-51 под стопорное кольцо AMG

Шестерня правой полуоси мототрактора Z-51 под стопорное кольцо AMG передаёт вращение в механизме привода полуоси. Обозначение Z-51 указывает на 51 зуб. Деталь предназначена для замены шестерни с повреждённым зубчатым венцом или изношенной посадкой. При подборе имеют значение правая сторона установки, геометрия зубьев и способ фиксации: одного совпадения числа зубьев недостаточно.

Конструкция и работа

Шестерня имеет наружный зубчатый венец и центральное отверстие со шлицами. Зубья входят в зацепление с ответной шестернёй, а шлицевое соединение передаёт усилие между шестернёй и валом. Исполнение под стопорное кольцо предусматривает осевую фиксацию в собранном механизме. При замене нужно сохранить расположение детали и соседних упорных элементов, чтобы венец занимал правильное положение относительно ответной шестерни.

Когда нужна замена

Поводом для проверки служат сколы зубьев, трещины, выкрашивание на рабочих поверхностях и заметная выработка шлицев. Гул, стук под нагрузкой или увеличенный люфт в приводе также требуют осмотра, но сами по себе ещё не указывают именно на эту шестерню. После разборки оценивают зубья по всей окружности и посадочное отверстие. Локальное повреждение нельзя оставлять без внимания: обломки могут попасть в зацепление и повредить соседние детали.

Износ ускоряют недостаток смазки, загрязнение масла, ударные нагрузки и работа с люфтом опор вала. Вместе со снятой шестернёй осматривают ответный венец, шлицы вала, подшипники, стопорное кольцо и его посадочное место. Если на сопряжённых деталях остались задиры или сильная выработка, новая шестерня будет работать в нарушенном зацеплении. Повреждённые детали фиксации и опоры заменяют по результатам осмотра.

Что сверить при подборе

• Правое расположение шестерни и исполнение под стопорное кольцо.
• Число зубьев — 51, профиль и шаг зубчатого венца.
• Наружный диаметр, общую толщину и ширину венца по снятой детали.
• Количество и профиль внутренних шлицев, размеры посадочного отверстия.
• Форму центральной части и положение шестерни относительно упоров и фиксатора.

Для сравнения очистите старую деталь от масла и загрязнений. Размеры лучше снимать с участков без выраженного износа. Различия в толщине или посадке могут изменить осевое положение венца, а несовпадение шлицев не позволит правильно установить шестерню на вал. Даже при одинаковом числе зубьев другая геометрия зацепления приводит к шуму, перегрузке зубьев и ускоренному износу пары.

Особенности установки

При разборке зафиксируйте порядок шайб, втулок и других деталей, если они предусмотрены конструкцией. Посадочные поверхности очищают, проверяют на заусенцы и собирают со смазкой, подходящей для механизма. Шестерню устанавливают без ударов по зубьям; тугая посадка требует проверки размеров и состояния шлицев. Стопорное кольцо должно полностью занять своё посадочное место. До работы под нагрузкой проверяют осевую фиксацию, плавность вращения и отсутствие закусывания, а зазоры контролируют по документации мототрактора.
