Коническая пара ZUBR ST 12/38

Коническая пара ZUBR ST 12/38

Комплект шестерен предназначен для главной передачи заднего моста техники ZUBR. Ведущая шестерня принимает вращение от привода, входит в зацепление с большой ведомой шестерней и передает крутящий момент в направлении колес. Такая деталь нужна при ремонте редуктора, когда восстановить нормальную работу регулировкой уже невозможно из-за износа или повреждения зубьев.

Конструкция и назначение

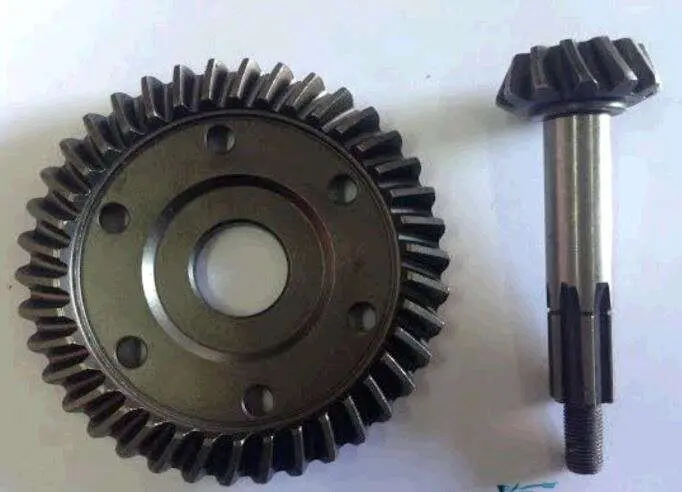

Пара состоит из большой ведомой шестерни с центральным отверстием и крепежными отверстиями, а также малой ведущей конической шестерни на валу. На валу предусмотрены шлицевая часть и резьбовой конец. Коническое расположение зубчатых венцов позволяет передавать вращение между пересекающимися осями внутри заднего редуктора. Обозначение 12/38 указывает количество зубьев: 12 на ведущей и 38 на ведомой шестерне.

Обе шестерни работают совместно, поэтому при выраженной выработке одной детали целесообразно оценивать состояние всей пары. Смешивание новой шестерни с изношенной ответной деталью может затруднить настройку зазора и получение равномерного контакта. Комплект 12/38 также нельзя без проверки заменять вариантом 13/37: это другая комбинация зубьев, которая изменяет передаточное отношение и требует соответствия конструкции редуктора.

Совместимость и подбор

Позиция применяется на китайской мототехнике ZUBR и указана для моделей ZUBR 125ZH, 150ZH, 200ZH и 250ZH. В каталогах запчастей вариант 12/38 также встречается среди деталей для грузовых трициклов VIPER ZUBR NEW. У одной модели могут существовать разные годы выпуска и исполнения заднего моста, поэтому название техники само по себе не заменяет проверку демонтированных шестерен.

Перед заказом необходимо пересчитать зубья старой пары и убедиться в комбинации 12/38. Дополнительно сравнивают диаметр и расположение крепежных отверстий большой шестерни, центральную посадку, длину и форму вала ведущей шестерни, количество и профиль шлицов, резьбовую часть, места установки подшипников и общую компоновку редуктора. Сопоставление этих признаков особенно важно после прежнего ремонта, когда на технике мог быть установлен мост другой модификации.

Когда требуется замена

Диагностика главной передачи необходима при нарастающем гуле, хрусте под нагрузкой, заметном люфте, рывках во время движения или наличии металлических частиц в смазке. После разборки оценивают целостность зубьев, равномерность их рабочих поверхностей, следы перегрева, выкрашивание и положение пятна контакта. Причиной шума могут быть также подшипники, ослабленное крепление или неправильная регулировка, поэтому перед установкой новой пары следует проверить сопряженные детали и корпус редуктора.

Рекомендации по установке

Монтаж конической пары требует точной посадки шестерен и регулировки их взаимного положения. Во время сборки контролируют состояние подшипников, отсутствие повреждений посадочных мест, боковой зазор между зубьями и пятно контакта. Крепеж затягивают по требованиям руководства конкретной модели, а редуктор заполняют предусмотренной производителем смазкой. Свободное вращение без закусывания проверяют вручную до окончательной эксплуатации.

После сборки полезно повторно проконтролировать отсутствие люфта, подтеканий и постороннего шума. Правильно подобранная пара 12/38 восстанавливает штатную схему передачи вращения заднего моста, однако результат ремонта зависит и от состояния подшипников, корпуса, крепежа и качества регулировки. Для уверенного выбора держите рядом демонтированный комплект и сравнивайте все посадочные признаки, а не только марку техники.
