Вал-шестерня раздаточной коробки ведомый для минитрактора Jinma 200/204/240/244

Ведомый вал-шестерня раздаточной коробки Jinma 200/204/240/244

Ведомый вал раздаточной коробки стоит в трансмиссии китайских минитракторов Jinma серии 200/204/240/244 и принимает крутящий момент от коробки передач, передавая его дальше — на привод переднего моста у полноприводных версий и на линию отбора мощности. Деталь работает в масляной ванне корпуса раздаточной коробки, нагружена постоянно, и именно от её состояния зависит, насколько плавно машина трогается с прицепом, тянет плуг и держит нагрузку на низших передачах.

Конструкция детали

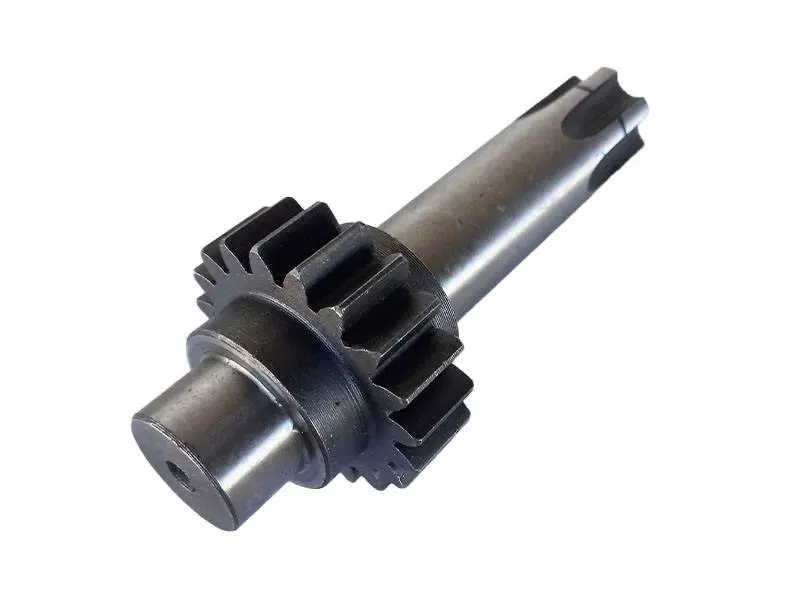

Вал изготовлен как цельная вал-шестерня: зубчатый венец прямого зуба выполнен заодно с телом вала, поэтому под нагрузкой здесь нечему провернуться или разболтаться, как это случается у составных сборок с напрессованной шестернёй. Металл термообработан, зубья и посадочные шейки под подшипники обработаны с точной геометрией — от этого зависят и пятно контакта в зацеплении, и уровень шума в корпусе. Один конец вала выполнен шлицевым и входит в ответную ступицу раздаточной коробки, второй представляет собой цилиндрическую шейку с поперечным отверстием под фиксатор, который удерживает вал от осевого перемещения.

Исполнения и подбор

Для семейства Jinma 200/204/240/244 выпускается несколько версий ведомого вала, и между собой они не взаимозаменяемы: отличаются числом зубьев венца, числом шлицев хвостовика и длиной.

• Z-17/Z-6 — венец на 17 зубьев и шестишлицевой хвостовик, общая длина около 135 мм, наружный диаметр шестерни около 50 мм.
• Z-19/Z-15 — венец на 19 зубьев и хвостовик на 15 шлицев; в каталогах Jinma эта версия проходит под номером JM184.42.106-1.
• Версии с 17-зубой шестернёй каталоги относят к тракторам без гидроусилителя руля, поэтому комплектация конкретной машины напрямую влияет на выбор.

Самый надёжный способ не ошибиться — разобрать раздаточную коробку и работать по снятой детали: пересчитать зубья венца и шлицы хвостовика, замерить общую длину, наружный диаметр шестерни и диаметры посадочных шеек, а заодно оценить состояние сопряжённой промежуточной шестерни. Если ответная шестерня уже имеет наклёп или выкрошенные зубья, менять один только вал бессмысленно — новый венец быстро сработается о старый профиль.

Когда деталь идёт под замену

Повод для ремонта — вой и металлический гул со стороны раздаточной коробки, вибрация при включении переднего моста, самопроизвольное выключение привода, стружка в масле при сливе. При разборке смотрят на зубья: подрезанный, заострённый или выкрошенный профиль, следы перегрева и потемнения — прямое основание для замены. Отдельно проверяют шлицы: разбитый, скруглённый шлицевой хвостовик уже не даёт плотной посадки и добивает ответную ступицу.

Перед сборкой посадочные места и подшипники промывают, при установке следят за осевым зазором и корректной посадкой фиксатора, а масло в корпусе меняют полностью — старое почти всегда несёт продукты износа прежней шестерни. Точно подобранный и правильно установленный ведомый вал возвращает раздаточной коробке тихую работу и уверенное включение привода, а трактору — нормальную тягу на тяжёлых полевых операциях.
