Шестерня лівої півосі мототрактора Z-51 під болт AMG

Шестерня лівої півосі мототрактора Z-51 під болт AMG передає обертання на піввісь через зубчасте зачеплення. Позначення Z-51 означає 51 зуб зовнішнього вінця. Її замінюють, коли зношені зубці або шліцьове з’єднання вже не забезпечують належної передачі зусилля. Під час добору враховують ліве розташування та виконання під болт, а також порівнюють геометрію зі знятою шестернею.

Як працює шестерня

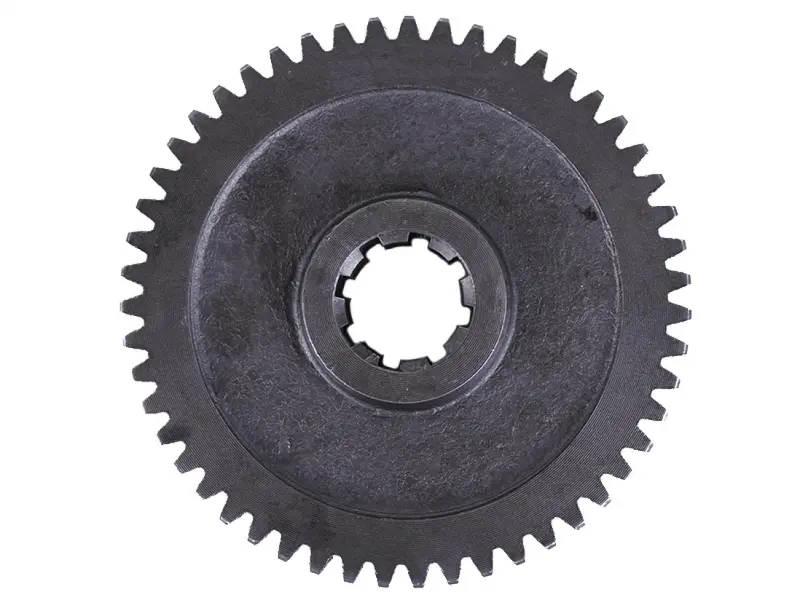

Зовні розташований зубчастий вінець, а в центральному отворі — внутрішні шліци. Вінець працює в парі з іншою шестернею, шліци з’єднують деталь із піввіссю та передають їй обертання. Навколо отвору є кільцевий виступ. Його висота й положення відносно вінця мають значення для посадки: навіть за однакової кількості зубців інша товщина або форма маточини може змістити зачеплення.

Ознаки зношення

Відколи, викришування та тріщини зубців, глибоке спрацювання їхніх бічних поверхонь, розбиті внутрішні шліци — причини замінити шестерню. Поштовхи зі стуком під час зміни навантаження, надмірний вільний хід і нерівномірний шум передачі потребують перевірки. За самим звуком визначити винну деталь не вдасться: подібні прояви можливі через підшипники, ослаблене кріплення або зношення парної шестерні. Усунення люфту чи перекосу в опорах допомагає запобігти повторному пошкодженню зубців.

Як перевірити відповідність

• Зіставте сторону встановлення, кількість зубців — 51 — та їхній профіль. Лише збігу кількості недостатньо для правильного зачеплення.
• Виміряйте зовнішній діаметр, ширину зубчастого вінця, повну товщину й виступ центральної частини з обох боків.
• Перевірте кількість, форму та розміри внутрішніх шліців, порівняйте їх із посадкою на півосі.
• Звірте спосіб фіксації під болт, упорні поверхні та розташування шайб чи інших кріпильних деталей, передбачених механізмом.

Очистіть зняту шестерню перед вимірюванням, щоб бруд і задирки не спотворювали результат. Якщо її шліци сильно спрацьовані, додатково перевірте саму піввісь: розбите посадкове місце не можна брати за зразок правильного розміру. Невідповідна деталь може сісти з надмірним натягом або люфтом, змістити контакт зубців чи не дати закріпити з’єднання штатним способом.

На що зважати під час заміни

Розбираючи з’єднання, збережіть послідовність дистанційних та упорних деталей, якщо вони є в конструкції. Огляньте шліци півосі, парну шестерню, підшипникові опори й кріплення. Пошкоджені сусідні деталі замінюють за результатами огляду, інакше вони можуть прискорити зношення нової шестерні. Приберіть уламки зубців і продукти спрацювання з місця встановлення.

Посадка має відбуватися без перекосу. Не намагайтеся дотягнути болтом шестерню, яка впирається або не збігається зі шліцами: перевірте орієнтацію маточини та відповідність з’єднання. Дотримуйтеся передбаченого для механізму затягування й способу стопоріння. Після складання перевірте плавність обертання, відсутність заклинювання та осьове переміщення в межах допуску.

Відновіть змащення відповідно до вимог передачі. Першу перевірку виконуйте без різкого навантаження: стукіт, нерівномірне обертання або новий шум зачеплення потребують повторного огляду посадки та фіксації шестерні.
