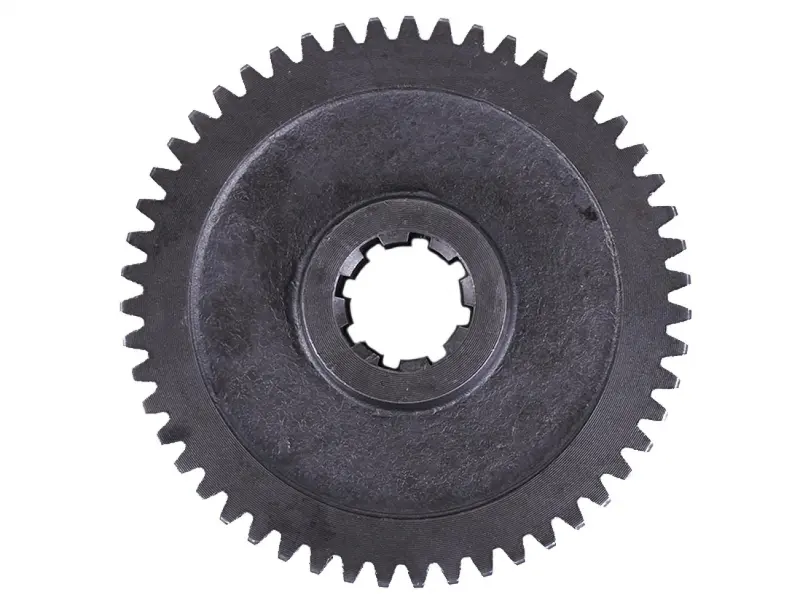

Шестерня левой полуоси мототрактора Z-51 под болт AMG

Шестерня левой полуоси мототрактора Z-51 под болт AMG предназначена для передачи вращения на полуось через зубчатое зацепление. Обозначение Z-51 указывает на 51 зуб наружного венца. При замене этой детали восстанавливают зацепление и соединение с полуосью: состояние обеих посадок влияет на передачу тяги и величину люфта. Левое расположение и исполнение под болт нужно учитывать при подборе вместе с геометрией снятой шестерни.

Конструкция и назначение

По наружному краю расположен зубчатый венец, в центре — отверстие с внутренними шлицами. Зубья входят в зацепление с ответной шестернёй, а шлицы передают вращение полуоси. Центральная часть имеет кольцевой выступ, поэтому при сравнении деталей важны не только диаметр и количество зубьев, но и профиль с обеих сторон. Разница в толщине или положении ступицы может сместить венец относительно ответной шестерни и изменить условия зацепления.

Когда нужна замена

Причиной замены становятся сколы и выкрашивание зубьев, трещины, заметная выработка боковых поверхностей, повреждение внутренних шлицев. Стук при смене нагрузки, увеличенный свободный ход и неравномерный шум передачи — повод осмотреть шестерню и соседние детали. Один только шум не определяет неисправность: похожие симптомы дают изношенные подшипники, ослабленное крепление и повреждённая ответная шестерня. Если оставить причину перекоса или люфта, новая деталь тоже будет изнашиваться быстрее.

Что сверить со снятой деталью

• Левое расположение, 51 зуб и форму зубьев наружного венца. Одинаковое число зубьев ещё не означает одинаковую геометрию зацепления.
• Наружный диаметр, общую толщину, ширину венца и высоту центрального выступа с каждой стороны.
• Количество и профиль внутренних шлицев, размеры посадочного отверстия и соответствие шлицам полуоси.
• Устройство фиксации под болт, положение упорных поверхностей и порядок расположения шайб или других деталей крепления в конкретном механизме.

Сравнивайте шестерни на очищенных поверхностях: грязь и заусенцы мешают оценить посадку. Сильно изношенные шлицы старой детали стоит сопоставить также с полуосью, поскольку увеличенное отверстие уже не отражает правильный размер соединения. Ошибка в подборе может привести к тугой посадке, люфту, неполному контакту зубьев или невозможности закрепить деталь штатным способом.

Особенности установки

При разборке сохраните порядок дистанционных и упорных деталей, если они предусмотрены конструкцией. Осмотрите шлицы полуоси, ответную шестерню, опоры и крепёж; повреждённые детали заменяют по результатам проверки. Удалите из места установки обломки зубьев и продукты износа. Не притягивайте перекошенную шестерню болтом и не используйте крепление для принудительной посадки: сначала проверьте совпадение шлицев и положение ступицы.

Закрепляйте шестерню с предусмотренной для механизма затяжкой и стопорением. После сборки проверьте плавность проворачивания, отсутствие заеданий и осевого смещения сверх допуска. Восстановите смазку по требованиям конкретной передачи. Первую проверку проводите без резкой нагрузки, прислушиваясь к стуку и неравномерному шуму зацепления.
