Шестерня осі КПП Mini (тип 2) AMG

Шестерня осі КПП Mini (тип 2) AMG працює в зубчастій передачі коробки перемикання передач і передає обертання через зачеплення з парною шестернею. Стан зубців та посадки на осі впливає на люфт, шум і рівномірність роботи механізму під навантаженням. Для заміни потрібна відповідність геометрії знятій деталі: самої подібності форми недостатньо.

Будова та робота

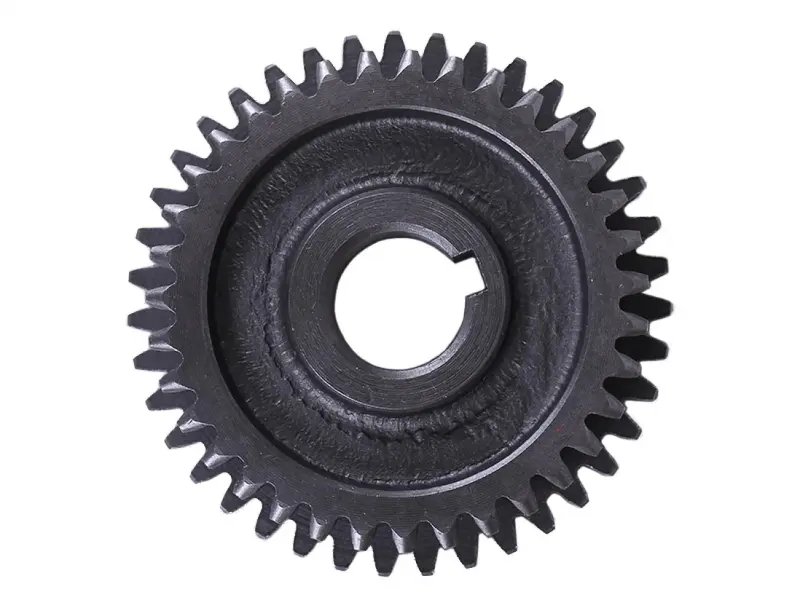

Деталь має зовнішній зубчастий вінець, центральний посадковий отвір із пазом та кільцеве заглиблення на бічній поверхні. Паз призначений для з’єднання зі шпонкою, через яке передається обертальний момент між віссю та шестернею. Тому під час добору перевіряють дві ділянки: зубці, що працюють у зачепленні, та посадку на осі.

Позначення «тип 2» потрібно враховувати, порівнюючи шестерні для КПП Mini. Деталі близької форми можуть мати іншу товщину, отвір, розташування маточини або геометрію зубців. Невідповідність цих параметрів заважає правильному складанню та може змістити вінець відносно парної шестерні.

Ознаки зношення

Посилення гулу, стукіт зі зміною навантаження, відчутний люфт чи металеві частинки в мастилі — привід оглянути передачу. За одним лише шумом визначити несправну деталь не можна. На самій шестерні перевіряють зубці, посадковий отвір і шпонковий паз. Відколи, тріщини, викришування поверхонь зубців або розбитий паз свідчать про потребу заміни.

До пошкоджень можуть призвести нестача мастила, тверді частинки в зачепленні, ударні навантаження та порушення взаємного положення шестерень. Разом із пошкодженою деталлю оглядають парну шестерню, шпонку, посадкову поверхню осі й підшипники, що утримують вісь. Якщо залишити надмірний люфт або пошкоджену пару, новий вінець також зазнаватиме неправильного навантаження.

Як перевірити відповідність

• Порахуйте зубці, зіставте їхній профіль і нахил, виміряйте зовнішній діаметр вінця.
• Звірте діаметр отвору, ширину та глибину шпонкового паза.
• Перевірте загальну товщину, розміри маточини та її виступ відносно зубчастого вінця.
• Порівняйте обидві бічні поверхні, місця упору та спосіб фіксації від осьового зміщення в коробці.

Для вимірювань обирайте ділянки, які зберегли початкову форму. Розбитий отвір або зношений паз не дають надійного розміру для добору. Окремо перевірте шпонку та її посадку на осі: заміна лише шестерні не усуне люфт, якщо пошкоджено також ці поверхні. Помилка в кількості чи профілі зубців порушує зачеплення, а зайва товщина може спричинити затискання деталі після складання.

Монтаж і перевірка

Коробку розбирають у послідовності, передбаченій для її конструкції. Розташування шайб, втулок і фіксаторів зберігають, щоб відновити правильне положення шестерні. Перед установленням очищають посадкові поверхні та перевіряють їх на задирки. Паз суміщають зі шпонкою, дотримуючись потрібної орієнтації деталі. Удари по зубцях або примусове стягування корпусу не є способом виправити невідповідну посадку.

Після монтажу перевіряють осьову фіксацію, передбачені зазори та вільне обертання механізму вручну. Якщо є заклинювання, перекіс або туге зачеплення на окремій ділянці, складання перевіряють до запуску під навантаженням. Закриваючи коробку, відновлюють ущільнення та застосовують мастило, передбачене її виробником.
