Шестерня оси КПП Mini (тип 2) AMG

Шестерня оси КПП Mini (тип 2) AMG — деталь зубчатой передачи коробки переключения передач. Она передаёт вращение через зацепление с ответной шестернёй. От состояния зубьев и посадки на оси зависят равномерность работы передачи, люфт и шум механизма под нагрузкой. При замене важны не только общая форма, но и точное совпадение геометрии со снятой деталью.

Конструкция и назначение

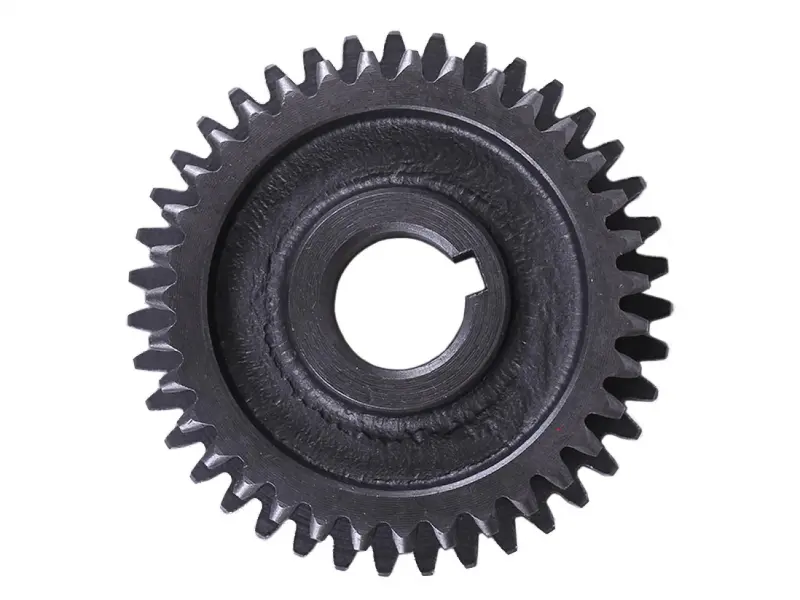

Шестерня имеет наружный зубчатый венец, центральное посадочное отверстие с пазом и кольцевое углубление на боковой поверхности. Паз служит для соединения со шпонкой: такое соединение передаёт вращающий момент между шестернёй и осью. При подборе нужно учитывать и зубчатое зацепление, и посадку — совпадения одного наружного диаметра недостаточно.

Обозначение «тип 2» необходимо учитывать при сравнении деталей для КПП Mini. Похожие шестерни могут отличаться толщиной, расположением ступицы, отверстием или параметрами зубьев. Даже небольшое отличие посадки способно помешать сборке либо изменить положение венца относительно ответной шестерни.

Когда требуется замена

Повод для осмотра — усилившийся гул, стук при смене нагрузки, заметный люфт или металлические частицы в смазке. Эти признаки сами по себе не доказывают неисправность шестерни: нужно проверить зубья, посадочное отверстие и шпоночный паз. Сколы, трещины, выкрашивание поверхности зубьев и разбитый паз — причины заменить повреждённую деталь.

Износ ускоряют недостаточная смазка, попадание твёрдых частиц, ударные нагрузки и нарушение взаимного положения шестерён. Если поставить новую деталь, сохранив причину повреждения, зубья могут снова быстро износиться. Поэтому одновременно осматривают ответную шестерню, шпонку, посадочную поверхность оси и подшипники, которые удерживают её положение.

Что сверить при подборе

• Число зубьев, их профиль и наклон, наружный диаметр венца.
• Диаметр посадочного отверстия, ширину и глубину шпоночного паза.
• Общую толщину шестерни, размеры ступицы и её выступ относительно венца.
• Форму обеих боковых сторон, расположение упорных поверхностей и способ осевой фиксации в коробке.

Сравнивайте размеры по сохранившимся поверхностям: изношенное отверстие или разбитый паз могут дать неверный ориентир. Отдельно проверьте состояние шпонки и её посадки на оси. Люфт в этом соединении нельзя устранять только заменой шестерни, если повреждены сопряжённые детали. Ошибка в числе или профиле зубьев нарушает зацепление, а неправильная толщина может привести к зажатию детали при сборке.

Особенности установки

Разборку выполняют по порядку, предусмотренному для конкретной коробки, сохраняя расположение шайб, втулок и фиксаторов. Посадочные поверхности очищают от загрязнений и проверяют на заусенцы. Шестерню устанавливают с правильной ориентацией, совмещая паз со шпонкой; ударами по зубьям и принудительным стягиванием корпуса посадку не исправляют.

После установки проверяют осевую фиксацию, предусмотренные зазоры и плавность вращения механизма вручную. Заедание, перекос или местное тугое зацепление требуют проверки сборки до работы под нагрузкой. При закрытии коробки восстанавливают её уплотнения и используют смазку, предусмотренную изготовителем КПП.
